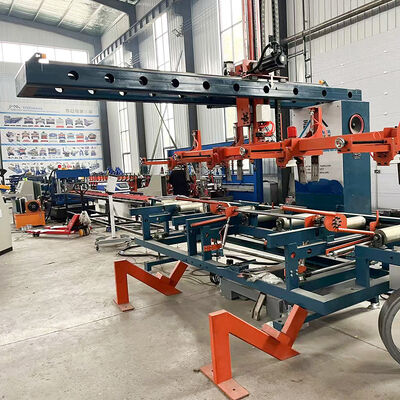

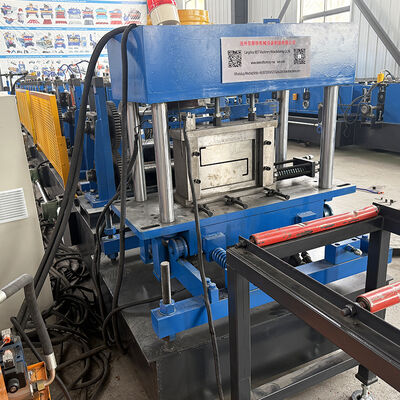

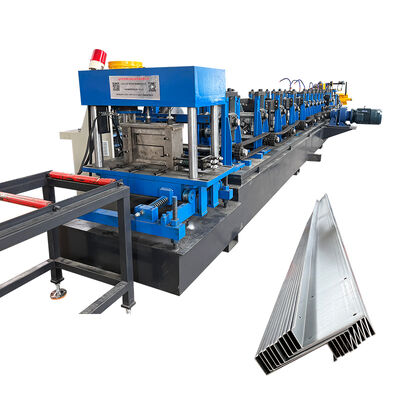

Ligne de production automatique complète Machine de formage de rouleaux de changement rapide de C à Z avec empilage automatique
Cette ligne de production entièrement automatisée est dotée d'une machine de formage de rouleaux C à Z à changement rapide avec empilage automatique intégré,conçus pour un fonctionnement efficace et continu dans des environnements de fabrication industrielle.
Principales spécifications
- Matériau approprié: acier à bande
- Vitesse de travail: 8 à 10 m/min (à l'exclusion du poinçonnage et de la découpe)
- Puissance du moteur principal: 11,5 kW avec réducteur cycloïdal
- Puissance de la station hydraulique: 7,5 kW
- Système de commande électrique: système de commande PLC de marque célèbre
- Épaisseur du matériau: 1-3 mm
- Diamètre de l'arbre: 80 mm
- Stations à rouleaux: 12 stations
- Axe de dilatation du matériau: 200 à 600 mm
- Dimension: 11 × 1,3 × 1,35 mètres
- Mode de conduite: transmission en chaîne
- Tensions électriques: 380V 3 phases 50HZ ou selon les exigences du client
- Matériau des rouleaux: acier forgé de haute qualité 45#, traité par trempage
- Matériau de coupe: acier moulé CR12 traité par trempage
- Fonctionnement continu: capacité 24 heures sur 24
- Travailleurs requis: 1 à 2 opérateurs
Paramètres techniques
| Paramètre |
Spécification |
| Nom du produit |
Machine de formage de rouleaux de changement rapide de C à Z |
| Profil |
En C, en Z, en U. |
| Type de matériau |
Coils en acier galvanisé |
| Épaisseur |
10,5-3,0 mm |
| Faites face au stress |
Q235 à 345 Mpa |
| Max. vitesse de formation |
10 à 15 m/min |
| Matériau des rouleaux |
Acier à roulements GCr15 |
| Type à rouleaux |
Transmission par chaîne |
| Contrôleur |
PLC |
| Opération |
Écran tactile et bouton |
| Pression du système hydraulique |
20 MPa |
| Puissance du moteur principal |
18.5-22 KW |
| Puissance du moteur de la station hydraulique |
5.5 kW |
| Dimension (L × W × H) |
Environ 10000 × 1000 × 1500 mm |
| Le poids |
Environ 10 000 kg |
Configuration technique principale
| Composant |
Spécification |
| Configurations |
Uncoiler manuel, plate-forme de guidage, nivelateur de bande de 9 arbres, machine principale de formage de rouleaux, moteur hydraulique, dispositif de prépercussion, dispositif de précoupe, station hydraulique, contrôle PLC, table de support |
| Système de contrôle |
Écran tactile de l'inverseur PLC |
| Cadre principal |
Faisceau H de 400 mm |
| Puissance totale |
22 kw |
| Énergie |
380 V, 3 phases, 50 Hz |
| Vitesse de formation |
12 à 24 m/min |
| Station de roulement |
18 sièges |
| Capacité de décoiler |
3.5 tonnes |
| Diamètre du rouleau |
80 mm |
| Largeur effective |
80 à 300 mm |
| Épaisseur d'alimentation |
10,5-3,0 mm |
| Épaisseur du fond |
20 mm |
| Norme du coupeur |
GCr12 |
| Norme pour rouleaux |
Gcr15# |
| Taille globale |
Environ 8500 × 1000 × 1400 mm |
| Poids total |
Environ 10 T. |
| Personnalisation |
Selon les exigences du client |
Note: Tous les paramètres techniques peuvent être modifiés en fonction des besoins de l'utilisateur et ne sont fournis qu'à titre de référence.
Spécifications du composant
Décoiler manuel
Capacité maximale: 5 T
Dispositif de précoupe et dispositif de prépercussion
Moteurs hydrauliques à commande par ordinateur à commande automatique (PLC) pour la découpe à la matrice à longueur fixe
- Tolérance de longueur de coupe: ±2 mm
- Matériau: GCr12 avec traitement d'éteinte 60-62°C
Système hydraulique
Inclut moteur électrique, réservoir hydraulique, pompe à huile hydraulique et soupape électromagnétique
Puissance électrique: 22 kW
Système de contrôle
Système de commande PLC avec écran tactile couleur pour une longueur de cible réglable
Mode informatique: automatique ou manuel
Encodeur
Compteur de longueur avec modulation d'impulsion

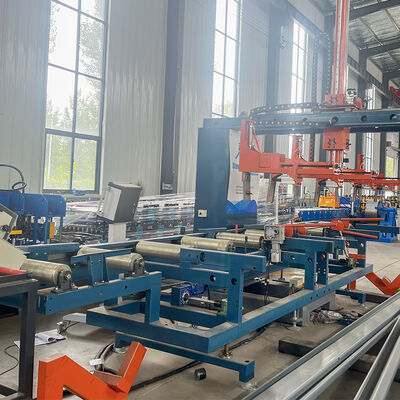

Une pile simple
Utilisés pour charger la plaque formée
Questions fréquemment posées
Q1: Êtes-vous fabricant ou société commerciale?
R1: Nous sommes fabricants
Q2: Avez-vous des ingénieurs à l'étranger?
A2: Oui, nous fournissons non seulement des ingénieurs à l'étranger, mais aussi une formation technique.
Q3: Fournissez-vous des solutions sur mesure?
A3: Bien sûr, nous pouvons concevoir l'équipement selon votre demande.
Q4: Comment votre usine fonctionne-t-elle en ce qui concerne le contrôle de la qualité?
R4: Il n'y a pas de tolérance en ce qui concerne le contrôle de la qualité. Le contrôle de la qualité est conforme à la norme ISO 9001. Chaque machine doit passer des tests en cours d'exécution avant d'être emballée pour expédition.
Q5: Comment puis-je vous faire confiance pour que les machines passent les tests avant d'être expédiées?
A5: 1) Nous enregistrons la vidéo de test pour votre référence
2) Nous vous invitons à nous rendre visite et à tester la machine par vous-même dans notre usine.
Q6: Avez-vous un service après-vente?
R6: Oui, nous sommes heureux de vous conseiller et nous avons également des techniciens qualifiés disponibles pour vous installer ou vous entretenir à votre place.
Q7: Puis-je visiter votre usine pour vérifier les machines sur place?
A7: Nous sommes fabricant, et nous accueillons les clients à visiter notre usine. Pour la conception et le développement de produits spéciaux, nous vous demandons d'apporter un morceau de matériel de test pour tester sur nos machines sur place.
Q8: Quelles sont vos conditions de paiement et délai de livraison?
A8: Nous préférons 30% comme dépôt par T/T, 70% de paiement par T/T après que vous ayez bien inspecté la machine et avant la livraison.Nous allons organiser la production.Le délai de livraison est d'environ 60 à 70 jours.
