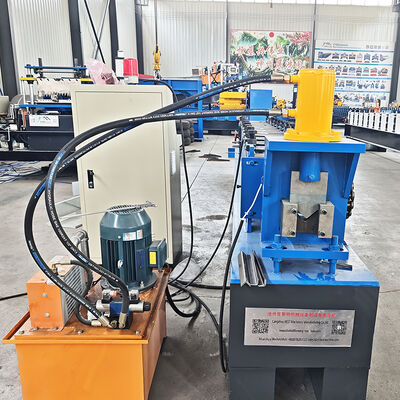

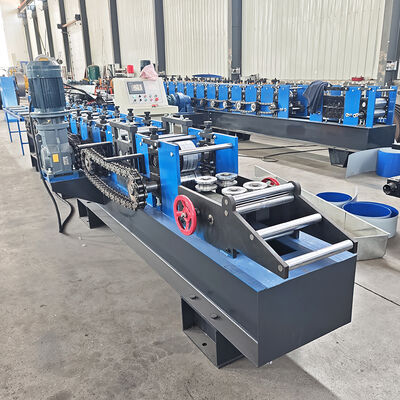

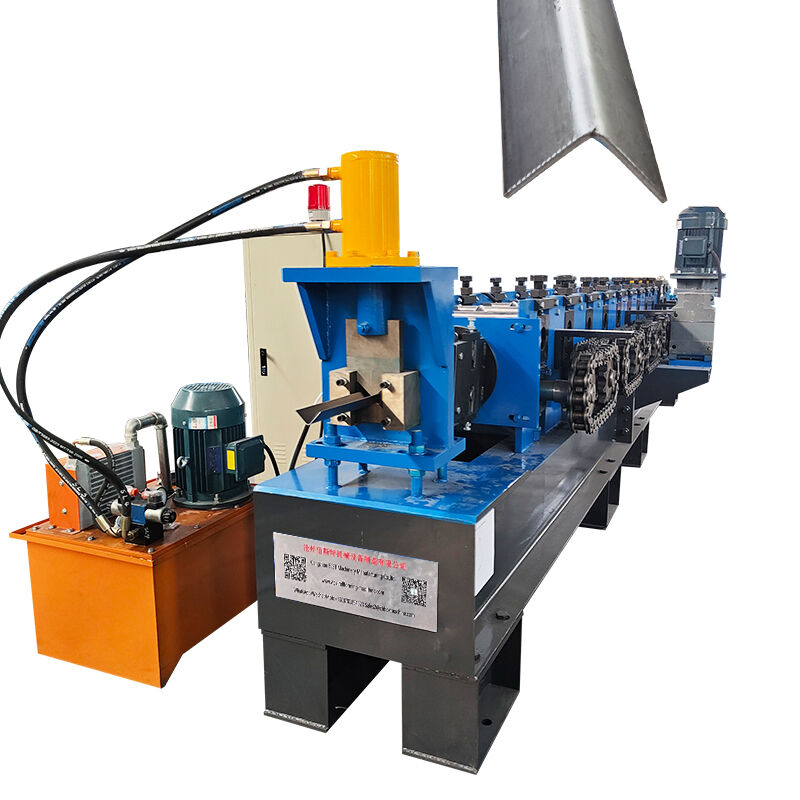

Machine de formage de rouleaux de fabrication d'acier d'angle en acier noir 20x50 d'Automatica

Dérouleur

1) Caractéristiques :
Le mandrin et le sous-sol sont les deux composants du dérouleur, le mandrin se rétrécit et se dilate manuellement par un dispositif mécanique, après avoir fixé la bobine au mandrin, puis remettre la bobine avec le mandrin ensemble au sous-sol.
2) Puissance : Aucune
3) Pouvoir d'ouverture et de fermeture des segments : Mécanique
4) Pouvoir de rotation du segment : Système de traction par formage
5) Nombre de segments : 4
6) Plage d'expansion des segments : 480 ~ 520 mm
7) Hauteur du centre du mandrin : 0,65 m
8) Vitesse d'alimentation avec poussée : 0~30 m/min
9) Taille approximative : 1,5 m * 1,1 m * 1,2 m
10) Contrôle de vitesse : Par frein mécanique
11) Méthodes de fonctionnement : Manuel.

Alimentateur de matériaux

1) Caractéristiques : Assurer une alimentation en matériau fluide et précise.
2) Composants : plate-forme en tôle d'acier, deux rouleaux de lancement, bloc d'arrêt de position.
3) La bobine est guidée dans la position correcte et transmise à l'équipement de profilage.

Pièce de machine de tôle de toiture enduite de couleur principale

1) Rouleaux : conçus par des ingénieurs seniors avec le logiciel Auto-cad, fabriqués avec de l'acier de haute qualité 45# par des machines-outils CNC et recouverts de chrome dur
2) Arbre : 70 mm fabriqué en acier de haute qualité 45# par des machines-outils CNC
3) Châssis de support : panneau mural en acier pour guider le sous-sol porteur de la station de formage
4) Les produits finis changeront si vous utilisez un matériau et une épaisseur différents
5) Conduite de la machine : par chaîne d'un pouce

Coupe hydraulique

1) Fonction : l’action de coupe est contrôlée par PLC. La machine principale s'arrête automatiquement et la découpe aura lieu. Après la découpe, la machine principale démarre automatiquement.
2) Alimentation : station hydraulique
3) Châssis : châssis en acier soudé
4) Interrupteur de course : interrupteur photoélectrique sans contact
5) Découpe avant formage : coupez la feuille après le profilage à la longueur requise
6) Mesure de longueur : mesure automatique de la longueur
