Détail rapide:
- Épaisseur: 0,4 mm à 0,6 mm
- Matériau: bobine prépeinte de haute qualité
- Largeur d'entrée: 1219 mm
- Largeur effective: 960 mm
- Poids du matériau: 5 MT en série
- Diamètre intérieur de la bobine: 508 mm
- Moteur à courant alternatif ou moteur Siemens avec boîte de vitesses à chaque étape pour améliorer la précision
- Tolérance à la distance de pression de l'escalier: ± 0,5 mm
- Tolérance de coupe: ±1 mm
Applications:
La plupart du temps, une machine de formage de rouleaux de carreaux vitrés a plus de stations de formage de rouleaux et d'outils de laminage qu'une machine de formage de rouleaux de panneaux de toit ordinaire.et un équipement de pressage hydraulique supplémentaire contribue également à un prix plus élevé par rapport à une machine de formage de rouleaux de tôle de toiture en métal ordinaire.

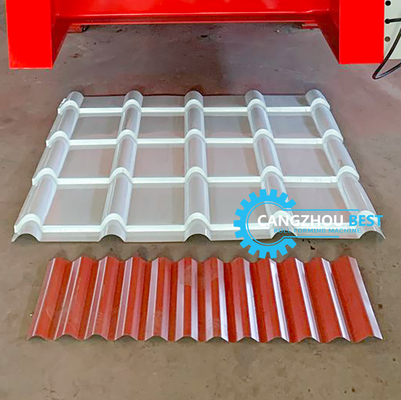

Ce profil de forme semi-ronde est populaire aux Philippines, au Sri Lanka avec de fortes pressions de résistance
Liste des machines:
| Nom |
Je ne veux pas. |
Unité |
| 1- Décoiler |
1 |
ensemble |
| 2.Machine de formage |
1 |
ensemble |
| 3.Dispositif de coupe |
1 |
ensemble |
| 4.PLC boîte de commande |
1 |
ensemble |
| 5Station de pompage hydraulique |
1 |
ensemble |
| 6Tableau de soutien à la production |
1 |
ensemble |
Description/détails des paramètres techniques de la ligne complète:
- 5TX1250mm Un-Coiler hydraulique avec voiture à bobine
Système hydraulique pour élargir le trou intérieur de la bobine, moteur de pompe: 3 kW
Coil Diamètre intérieur = 510 ± 30 mm
Capacité de chargement: 5 tonnes maximum
Largeur maximale de la bobine 1250 mm
Type de coude conique élargi
Moteur d'entraînement pour faire tourner la bobine, 3 kW
- Ruloir d'entrée et dispositif manuel de pré-câblage (sans alimentation)
Contrôle de coupe intelligent
Pour couper le bout de la dernière feuille seulement
Épaisseur de travail max. 0,6 mm

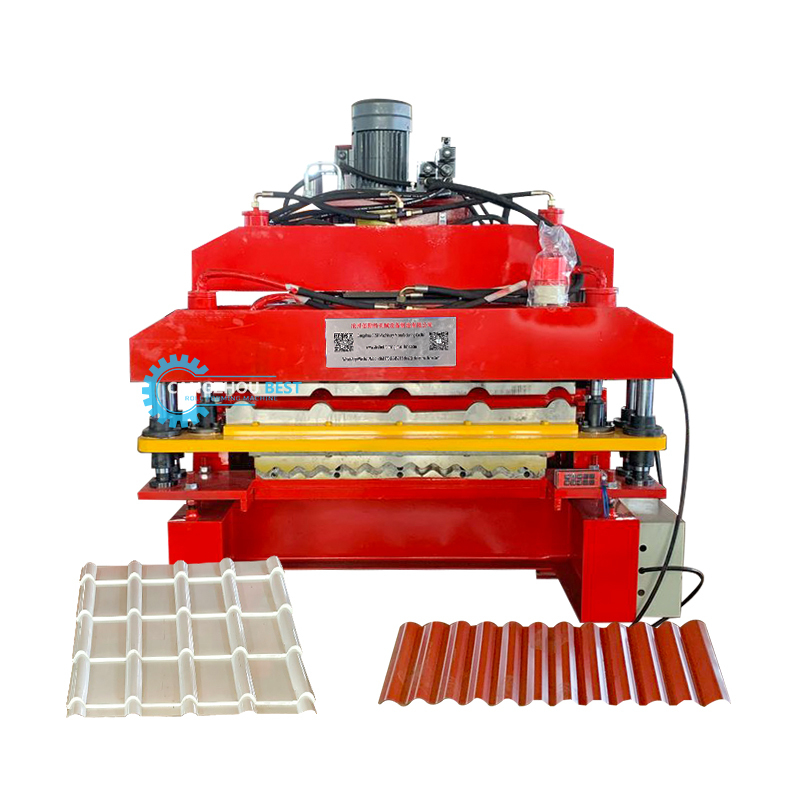

- Machine à former des rouleaux avec détails de traçage et de coupe d'escalier comme indiqué dans le tableau ci-dessous:
| Matériau de formage de rouleaux approprié |
Plaque d'acier de couleur ou de tôle d'acier galvanisé, de matière souple |
| Épaisseur |
00,4 mm*0,6 mm |
| Largeur d'entrée de bobine |
1219 mm |
| Conception du châssis de voiture |
Conception de la plaque murale, épaisseur de la plaque 18 mm |
| Étapes de formage du rouleau |
16 étapes |
| Matériau du rouleau de formage |
Acier 45#, tours CNC, revêtus de chrome dur |
| Diamètre des puits |
Φ75 mm |
| Puissance du moteur principal |
7.5 kW |
| Vitesse de production |
3-4 m/min, 7-8 m/min sur demande |
| Profondeur des escaliers |
20 mm ou sur demande |
| Distance entre les escaliers |
350 mm ou selon commande |
| Groupe hydraulique |
7.5 kW avec système de refroidissement de ventilateurs professionnels |
| Matériau de la lame de coupe |
Cr12, traitement de l'oreille |
| Norme de tension électrique |
415V/50Hz/3Ph ou selon les exigences du client |
| La couleur principale de la peinture à la machine |
RAL 5015 (bleu) ou selon les exigences du client |
PLC et écran tactile de marque Siemens, Inverteur de marque Schneider/Shihlin/Delta, codeur Omron
Contrôler automatiquement la quantité, la longueur de dessin (250-350 mm) et la longueur de coupe (min.800 mm).
Tolérance de coupe à la longueur≤±1 mm
Voltage de commande 24V
- Produit sans alimentation, 3 unités
