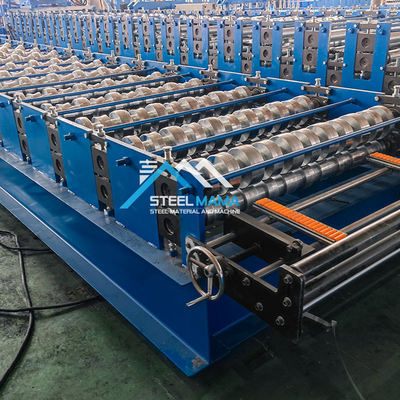

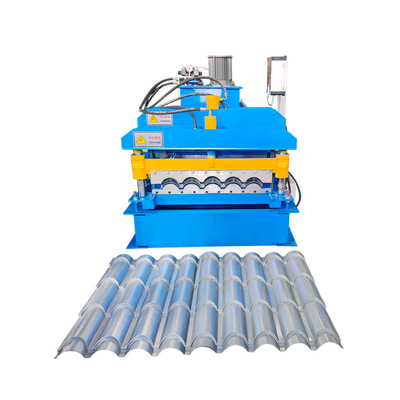

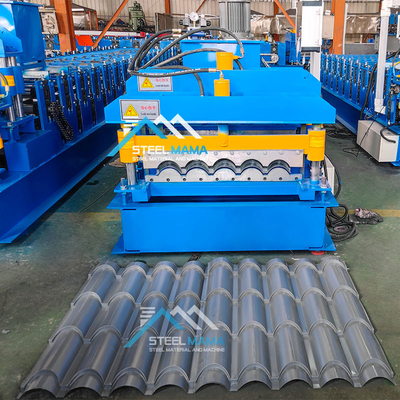

Machine à fabriquer des tôles de toiture et de bardage en acier émaillé avec machine de formage de rouleaux pour tuiles de toiture
Différentes machines de formage de panneaux de toiture peuvent produire différentes formes de tôles de toiture et de bardage en acier selon les dessins de profil et les exigences du client. Les tôles de toiture et de bardage en acier sont de nouveaux matériaux de construction avec diverses épaisseurs et couleurs. Les produits finis sont utilisés comme toitures et murs de gymnases, aéroports, théâtres, usines, entrepôts, garages, centres d'exposition, etc.
Paramètre principal
| Nom |
Modèle/Nom |
Quantité |
Description technique |
| 1. Système de dérouleur |
Dérouleur automatique de type bras (avec contrôle ultrasonique) |
1 jeu |
Type bras, expansion hydraulique, moteur électrique libère activement la tôle, avec chariot de bobine et bras de pression. |
| 2. Système de formage principal |
Dispositif de pré-cisaillement |
1 jeu |
1. Matériau des rouleaux : acier n° 45 avec revêtement dur chromé.
2. Matériau de l'arbre de rouleau : n° 45
3. Type de structure de support interne des rouleaux : colonne de guidage
4. Moteur réducteur à engrenages cycloidaux, les rouleaux arrière/avant entraînés par chaîne, une partie des rouleaux supérieur/inférieur entraînés par engrenage
5. Matériau de la lame de coupe : Cr12 traité par trempe
6. Matériau de la matrice de poinçonnage : acier n° 45 traité par nitruration.
|
| Dispositif de guidage d'alimentation |
1 jeu |
| Dispositif de recouvrement de film |
1 jeu |
| Système de formage de rouleaux |
1 jeu |
| Système de pressage |
2 jeux |
| Dispositif de post-coupe |
1 jeu |
| Capot de sécurité complet |
1 jeu |
| 3. Système de sortie |
Table de support |
2 jeux |
Pour supporter la plaque finie |
| 4. Système hydraulique |
1 jeu |
Station hydraulique séparée pour la machine principale et le dérouleur. |
| 5. Système de commande électrique |
1 jeu |
1. Commande par API, coupe automatique à la longueur par encodeur
2. Pupitre de commande : écran tactile + boutons
3. Fréquence AC pour ajuster la vitesse
|
Informations détaillées
Dérouleur
Dérouleur manuel 5T
Caractéristiques : Le mandrin et la base sont les deux composants du dérouleur, le mandrin se rétrécit et se dilate manuellement par un dispositif mécanique, après avoir fixé la bobine au mandrin, puis remettre la bobine avec le mandrin ensemble dans la base.
Puissance : Aucune ;
Puissance d'ouverture et de fermeture des segments : Mécanique ;
Puissance de rotation du segment : Tirée par le système de formage ;
Nombre de segments : 4 pièces ;
Plage d'expansion des segments : 460 ~ 520 mm ;
Hauteur du centre du mandrin : 0,65 m ;
Vitesse d'alimentation : dépend de la vitesse de la machine de formage de rouleaux ;
Machine de formage de rouleaux
Rouleaux : conçus par des ingénieurs expérimentés avec le logiciel Auto-cad, fabriqués en acier de haute qualité 45# par des machines-outils CNC et revêtus de chrome dur ;
Arbre : fabriqué en acier de haute qualité 45# par des machines-outils CNC ;
Châssis de support : paroi latérale en acier pour guider la base de roulement de la station de formage ;
Nombre de stations de rouleaux : jusqu'à 18 groupes
Matériau des rouleaux : acier 45# de haute qualité poli et revêtu de chrome HRC55-60°
Matériau de l'arbre : acier 45# de haute qualité poli et revêtu de chrome HRC55-60°
Diamètre de l'arbre : 70 mm
Épaisseur du panneau du cadre : 14 mm
Cadre inférieur : acier profilé H 36#
Dispositif de coupe
Fonction : l'action de coupe est contrôlée par l'API. La machine principale s'arrête automatiquement et la coupe a lieu. Après la coupe, la machine principale redémarre automatiquement.
Alimentation : station hydraulique ;
Cadre : cadre en acier soudé ;
Interrupteur de course : interrupteur photoélectrique sans contact ;
Coupe après formage : coupe la tôle après le formage de rouleaux à la longueur requise ;
Mesure de longueur : mesure automatique de la longueur.
Système hydraulique
Station hydraulique
Il est contrôlé par une pompe à huile à roue dentée. Après avoir rempli le réservoir d'huile hydraulique, la pompe entraîne la machine de coupe pour commencer le travail de coupe.
Équipement correspondant : Le système comprend un ensemble de réservoir hydraulique, un ensemble de pompe à huile hydraulique, deux tuyaux hydrauliques et deux ensembles de valves électromagnétiques.
Adoption de composants de système hydraulique de marque supérieure pour assurer la stabilité et la durée de vie, éviter les fuites.
Fournit la puissance initiale à la coupe par un réservoir d'huile fermé. Il est éteint sans coupe, ce qui permet d'économiser de l'énergie.
Système de commande électrique
Mesure automatique de la longueur : une unité de mesure de longueur légèrement pressée sur la surface de la tôle d'acier ; l'outil roule avec la vitesse de déplacement de la tôle d'acier puis détecte pour mesurer sa longueur ; l'inexactitude de longueur peut être corrigée facilement.
Mesure automatique de la quantité ;
L'API est utilisé pour contrôler la longueur et la quantité. La machine coupera automatiquement à la longueur et s'arrêtera lorsque la quantité requise sera atteinte ;
Panneau de commande : interrupteur à bouton, affichage LED de la longueur et de la quantité ;
Unité de longueur : millimètre ;
Fonction de protection contre la surcharge du moteur, la surintensité du système, les courts-circuits ;
Affichage de la longueur totale et de la quantité totale produite.
Flux de processus
Notre usine
| 1. Comment demander un devis précis pour la machine à fabriquer des cadres ? |
| 1.) Normalement, nous fournissons un devis précis basé sur le dessin du profil, donc si vous souhaitez obtenir un devis précis, veuillez nous montrer d'abord le dessin du profil. |
| 2.) La machine peut être conçue de nombreux types et méthodes, pour le cadre de la machine, la marque de l'API, la marque du moteur, tout cela affectera le prix. |
| 2. Conditions de paiement : |
| 30% T/T, solde à payer avant expédition après inspection. Nous acceptons également les paiements L/C, O/A, D/P. |
| 3. Quel est votre service après-vente ? |
| La période de garantie de la machine à fabriquer des cadres est de 24 mois, si les pièces cassées ne peuvent pas être réparées, nous pouvons en envoyer de nouvelles pour les remplacer gratuitement, mais vous devez payer les frais express vous-même. Nous fournissons un support technique pour toute la durée de vie de la machine de formage de rouleaux en T. |
| |
| 4. Comment visiter votre entreprise ? |
| a. Voler vers l'aéroport de Pékin : En train à grande vitesse de Pékin Nan à Cangzhou Xi (1 heure), puis nous pouvons venir vous chercher. |
| b. Voler vers l'aéroport de Shanghai : En train à grande vitesse de Shanghai Hongqiao à Cangzhou Xi (4,5 heures), puis nous pouvons venir vous chercher. |
