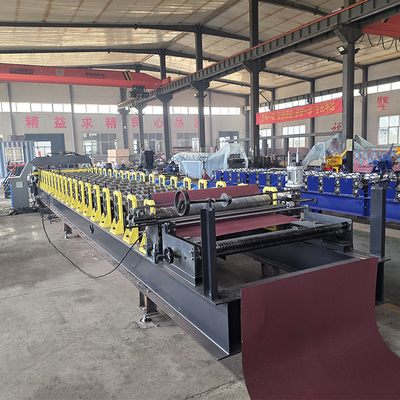

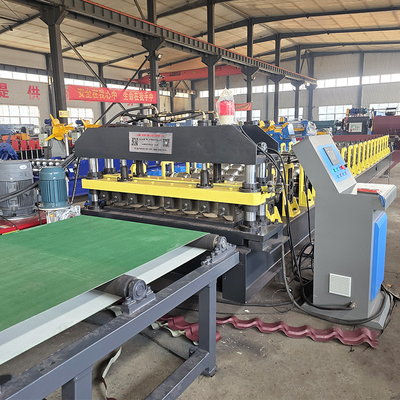

Machine de formage de rouleaux pour la fabrication de tôles de toiture en acier coloré, de type marche
Paramètres du produit
|
Matériau approprié
|
PPGI GI AL
|
|
Largeur de la bobine
|
914/925/1000/1200/1220/1250mm sur mesure
|
|
Épaisseur
|
0.3-0.8mm sur mesure
|
|
Puissance
|
380V 50Hz 3 phases sur mesure
|
|
Moteur principal
|
5.5KW Siemens
|
|
Moteur hydraulique
|
4KW Siemens
|
|
Vitesse
|
15-30m/min
|
|
Postes de formage
|
12-18 rangées
|
|
Matériau des rouleaux
|
Acier Cr12 avec traitement thermique sous vide HRC57°-60°
|
|
Matériau de l'arbre
|
Acier 45# trempé et revenu
|
|
Diamètre de l'arbre
|
75mm
|
|
Chaîne
|
1.2 pouces
|
|
Écran HMI
|
Delta, écran tactile
|
|
PLC
|
Delta, Siemens
|
|
Précision de traitement
|
Moins de 1mm
|
|
Taille
|
7.6m×1.5m×1.2m
|
|
Poids
|
4.5T
|
Liste des machines :
| N° |
Machine |
Qté. |
|
| 1 |
Chargeur à vis pour extrudeuse |
1 ensemble |
Ligne d'extrusion principale de tuiles
Formage de tuiles faîtières
|
| 2 |
Extrudeuse à double vis parallèle (PVC) |
1 ensemble |
| 3 |
Chargeur à vide et trémie de séchage |
1 ensemble |
| 4 |
Extrudeuse monovis (ASA) |
1 ensemble |
| 5 |
Moule d'extrusion et distributeur |
1 ensemble |
| 6 |
Moule d'étalonnage et dispositif de coupe |
1 ensemble |
| 7 |
Unité de tirage |
1 ensemble |
| 8 |
Coupeur |
1 ensemble |
| 9 |
Empileur |
1 ensemble |
| 10 |
Four à tuiles faîtières |
1 ensemble |
| 11 |
Machine de formage de tuiles faîtières et moule |
1 ensemble |
| 12 |
Chargeur à vis pour mélangeur |
1 ensemble |
Équipement auxiliaire |
| 13 |
Unité de mélange |
1 ensemble |
| 14 |
Broyeur |
1 ensemble |
| 15 |
Pulvérisateur |
1 ensemble |
Spécifications
1. DÉROULEUR
(1) Max. Largeur : 600 mm
(2) Diamètre intérieur : Φ450 – Φ550 mm
(3) Diamètre extérieur : 1000 mm
(4) Capacité de chargement maximale : 5000 kgs
2. MACHINE DE FORMAGE DE ROULEAUX
(1) Épaisseur du matériau : 0.3-0.8mm PPGI et GI
(2) Nbre de postes de rouleaux : 14 groupes
(3) Matériau des rouleaux : acier 45# de haute qualité poli et revêtu de chrome HRC55-60°
(4) Matériau de l'arbre : acier 45# de haute qualité poli et revêtu de chrome HRC55-60°
(5) Diamètre de l'arbre : 70mm
(6) Épaisseur du panneau du cadre : 14mm
(7) Cadre inférieur : acier en profilé en H 36#
(8) Puissance du moteur : 3kw
(9) Type d'entraînement : chaîne 1.0＂
(10) Vitesse : 8-12m/min
3. DISPOSITIF DE COUPE
(1) Matériau du module de coupe : acier Cr12 après traitement
(2) Dureté du traitement thermique : HRC55 – 60°
(3) Type de coupe : Hydraulique, coupe automatique
(4) Moteur pour support hydraulique : 3 kW
4.BOÎTIER DE COMMANDE PLC
(1) Type : Système de contrôle de fréquence PLC avec écran tactile
(2) Marque PLC : Delta
(3) Erreur de longueur : ±2mm
(4) Langue : anglais et chinois
(5) Tension : 380v/50HZ, 3 phases
(cela dépend des exigences du client)
5. STATION DE POMPAGE HYDRAULIQUE
(1) Puissance du moteur : 3 kw
(2) Type d'huile : huile hydraulique 46#
(3) Marque de la pompe : marque chinoise
(4) Ventilateur de refroidissement
