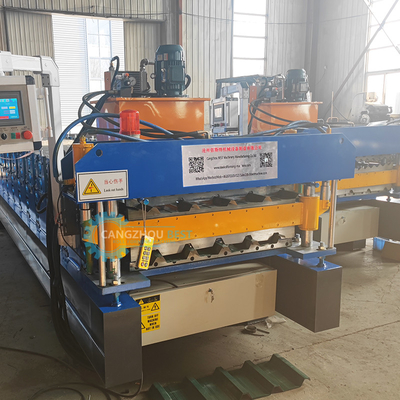

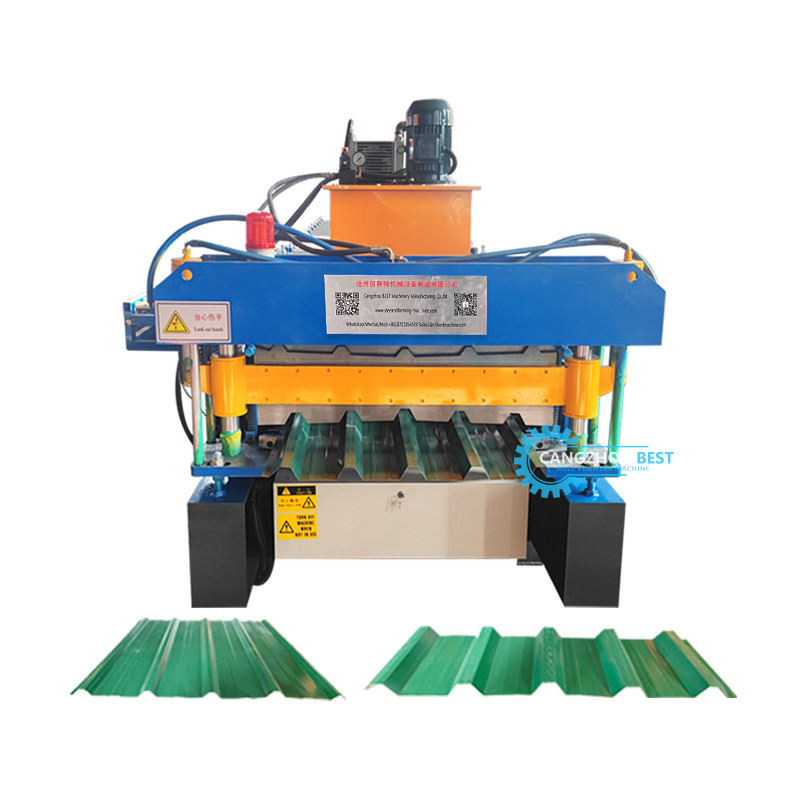

Machine de formage de rouleaux à double couche à plaque de toiture à côtes élevées automatique

                                Ligne de machine de formage de tôles de revêtement de sol en métal populaire

Voici une spécification technique détaillée et un document de configuration de la machine pour une machine de formage de rouleaux de tôles de toit à double couche, y compris un tableau pour plus de clarté:

---

Spécifications techniques de la machine de formage à rouleaux de tôles de toit à double couche**

1. vue d'ensemble**

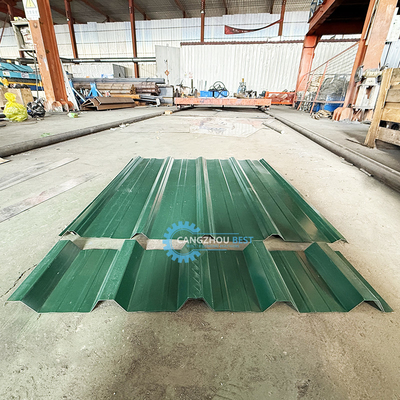

La machine de formage à rouleaux de tôles de toit à double couche** est conçue pour produire des tôles de toit à double couche de haute qualité, couramment utilisées pour l'isolation thermique, l'isolation acoustique,et des applications structurelles compositesLa machine est capable de former simultanément deux couches de matériau (par exemple, métal et PVC) en une seule feuille de toit durable.

2. Principales spécifications techniques**

Paramètres Spécifications
Vous avez un modèle d'appareil.
** Compatibilité des matériaux ** ** Couche de base: acier galvanisé, aluminium, acier pré-peint (0,2 à 1,2 mm d'épaisseur)
Couche supérieure: PVC, aluminium ou couche métallique supplémentaire.
La largeur de la bobine est de 800 à 1250 mm.
La vitesse de production est de 8 à 25 m/min (réglable via VFD).
Il y a 18 à 24 stations (selon la complexité du profil)
Matériau des rouleaux. Acier au chrome à haute teneur en carbone (GCr15) durci à HRC 58 62
Le diamètre de l'arbre est de 60 mm.
Système de coupe. Ciseau hydraulique ou pneumatique.
La longueur de coupe est de 12 mètres.
Une précision de coupe de ±1 mm.
Le moteur à courant alternatif de 15 22 kW avec VFD.
Une boîte de vitesses réductrice hélicoïdale.
Le système de contrôle est un PLC (Siemens/Omron/Mitsubishi) avec écran tactile HMI de 10 pouces.
Des décoils à double moteur avec mandrin expandable (Ø500~600 mm).
La vitesse du convoyeur de sortie est de 3 15 m/min.
L'alimentation électrique 380V, 50Hz, 3 phases.
Les dimensions de la machine sont de 12 m × 2,2 m × 1,8 m.
Le poids de la machine est de 812 tonnes.

3. Configuration de la machine**

Vous avez besoin d'un élément.
Une unité de décoiler double décoiler motorisé avec frein pneumatique pour réguler la tension.

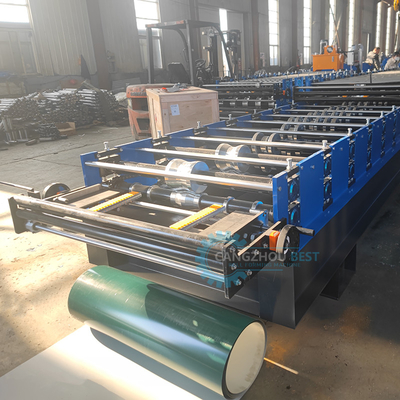

Un rouleau formant un ordinateur principal. 18 à 24 ensembles de rouleaux formant, espace de rouleaux réglable pour un changement de profil rapide.
Système hydraulique Unité hydraulique de 5,5 kW pour couper et presser
Dispositif de coupe, cisailleuse servo avec lames de carbure.
Un convoyeur à bande avec vitesse réglable.
Components certifiés CE avec protection contre les surcharges, boîtier IP54.
Des boutons d'arrêt d'urgence, des gardes de sécurité, des rideaux lumineux (en option).

4Options supplémentaires**

Une option. Une description.
Un système de lubrification automatique pour les rouleaux.
Des profils préprogrammés pour les conceptions à double couche les plus courantes.
Une application de couche protectrice pour les bobines prépeintes.
Un système automatique d'empilement de feuilles.
Compresseur d'air Système pneumatique auxiliaire pour des fonctions supplémentaires

5. Dimensions et besoins en puissance**

Vous avez un paramètre, une valeur.
La longueur de la machine est de 12 m.
La largeur de la machine est de 2,2 m.
La hauteur de la machine est d'environ 1,8 m.
L'alimentation électrique 380V, 50Hz, 3 phases.
Il pèse 812 tonnes.

6. Caractéristiques et avantages**
- **High Efficiency**: Formage simultané à double couche pour une productivité accrue.
- Contrôle de précision: PLC et HMI pour un contrôle précis de la longueur, de la vitesse et du profil.
- Durable: les matériaux de haute qualité et les rouleaux durcis assurent une longue durée de vie.
- ** Flexibilité**: réglable pour différents profils et combinaisons de matériaux.
- **Sécurité**: Conforme aux normes internationales de sécurité.
