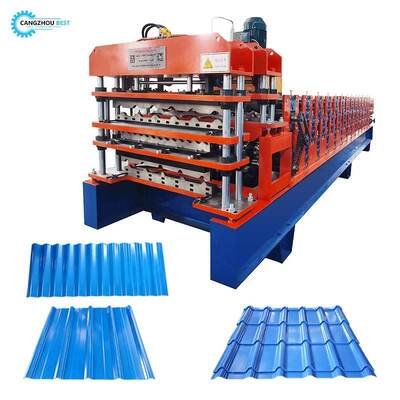

Machine de formage de rouleaux de tuiles en acier couleur à trois couches peu encombrante

Machine de formage de rouleaux de tuiles en acier couleur à trois couches peu encombrante

Cette machine de formage de rouleaux de toiture et de mur double couche en tôle d'acier couleur combine parfaitement deux machines de modèles différents, ce qui permet d'économiser de l'espace et est également facile à utiliser. Les deux modèles sont choisis en fonction des besoins des clients.

La machine de formage de rouleaux de toiture et de mur double couche en tôle d'acier couleur se compose d'une plateforme d'alimentation, d'un noyau de moulage principal, d'un mécanisme de cisaillement, d'une station hydraulique, d'une armoire de commande informatique, d'un compteur de haute précision, etc.

Informations détaillées

Dérouleur

Dérouleur manuel 5T

Caractéristiques : Le mandrin et la base sont les deux composants du dérouleur, le mandrin se rétrécit et s'étend manuellement par un dispositif mécanique, après avoir fixé la bobine au mandrin, puis remis la bobine avec le mandrin ensemble à la base.

Puissance : Aucune ;

Puissance d'ouverture et de fermeture des segments : Mécanique ;

Puissance de rotation du segment : Tirée par le système de formage ;

Nombre de segments : 4 pièces ;

Plage d'expansion des segments : 460 ~ 520 mm ;

Hauteur du centre du mandrin : 0,65 m ;

Vitesse d'alimentation : dépend de la vitesse de la machine de formage de rouleaux ;

Machine de formage de rouleaux

Rouleaux : conçus par des ingénieurs expérimentés avec le logiciel Auto-cad, fabriqués en acier de haute qualité 45# par des machines-outils CNC et revêtus de chrome dur ;

Arbre : fabriqué en acier de haute qualité 45# par des machines-outils CNC ;

Châssis de support : paroi latérale en acier pour guider la base du roulement de la station de formage ;

Nombre de stations de rouleaux : jusqu'à 18 groupes
Matériau des rouleaux : acier 45# de haute qualité poli et revêtu de chrome HRC55-60°
Matériau de l'arbre : acier 45# de haute qualité poli et revêtu de chrome HRC55-60°

Diamètre de l'arbre : 70 mm

Épaisseur du panneau du cadre : 14 mm

Cadre inférieur : acier profilé H 36#

Dispositif de coupe

Fonction : l'action de coupe est contrôlée par PLC. La machine principale s'arrête automatiquement et la coupe a lieu. Après la coupe, la machine principale redémarre automatiquement.

Alimentation : station hydraulique ;

Cadre : cadre en acier soudé ;

Interrupteur de course : interrupteur photoélectrique sans contact ;

Coupe après formage : coupe la tôle après formage par rouleaux à la longueur requise ;

Mesure de longueur : mesure automatique de la longueur.

Système hydraulique

Station hydraulique

Il est contrôlé par une pompe à huile à engrenages. Après avoir rempli l'huile hydraulique dans le réservoir d'huile hydraulique, la pompe entraîne la machine de coupe pour commencer le travail de coupe.

Équipement assorti : Le système comprend un ensemble de réservoir hydraulique, un ensemble de pompe à huile hydraulique, deux tuyaux hydrauliques et deux ensembles de vannes électromagnétiques.

Adopte des composants de système hydraulique de grandes marques pour assurer la stabilité et la durée de vie, éviter les fuites.

Fournit la puissance initiale à la coupe par un réservoir d'huile fermé. Il est éteint sans coupe, ce qui permet d'économiser de l'énergie.

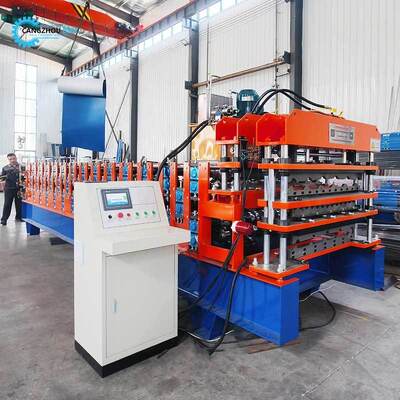

Système de contrôle électrique

Mesure automatique de la longueur : une unité de mesure de longueur qui est légèrement pressée sur la surface de la tôle d'acier ; l'outil roule avec la vitesse de déplacement de la tôle d'acier, puis détecte pour mesurer sa longueur ; l'imprécision de longueur peut être facilement corrigée.

Mesure automatique de la quantité ;

Le PLC est utilisé pour contrôler la longueur et la quantité. La machine coupera automatiquement à la longueur et s'arrêtera lorsque la quantité requise sera atteinte ;

Panneau de commande : interrupteur à bouton, affichage LED de la longueur et de la quantité ;

Unité de longueur : millimètre ;

Fonction de protection contre la surcharge du moteur, la surintensité du système, les courts-circuits ;

Affiche la longueur totale et la quantité totale produite.

Pourquoi nous choisir ?

1. Nous sommes un fabricant professionnel, nous pouvons donc offrir un meilleur prix, un meilleur service après-vente et un délai de livraison plus court.

2. Nous avons une forte capacité de conception et technique, nous pouvons concevoir et fabriquer selon les exigences du client.

3. Notre usine a obtenu la certification ISO 9001.

4. Nous avons beaucoup d'expérience en matière d'installation et de formation à l'étranger.

5. Nous avons exporté avec succès nos machines dans plus de 90 pays, nous avons tous obtenu de bons retours.

6. Nous offrons une garantie gratuite de deux ans pour tous nos articles.

7. Marque OEM.

Flux de processus
