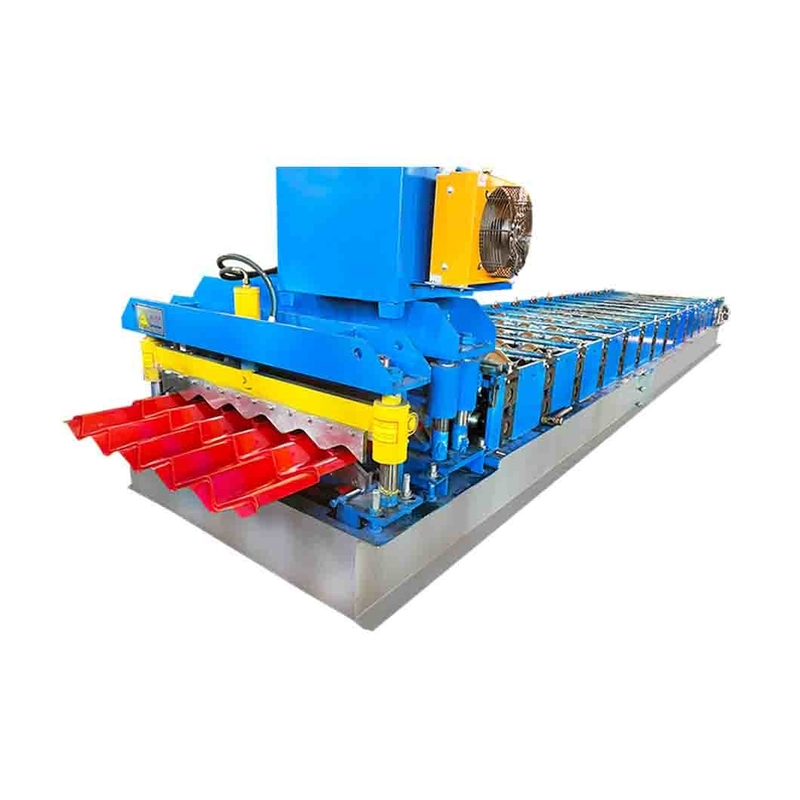

Machine de formage en rouleaux de carreaux de toiture pour les carreaux vitrés en acier et les tôles de toiture de différentes formes
Différentes machines de formage de panneaux de toiture peuvent produire différentes formes de tôles de toiture en acier selon les dessins et les exigences du client.Les feuilles murales sont de nouveaux matériaux de construction de différentes épaisseurs et couleurs.Les produits finis sont utilisés comme toit et murs de gymnases, aéroports, théâtres, usines, entrepôts, garages, centres d'exposition, etc.
Paramètre principal
| Nom |
Modèle/nom |
Quantité |
Définition technique |
| 1Système de décoiler |
Décoiler automatique de type bras (avec contrôle par ultrasons) |
1 jeu |
Type bras, expansion hydraulique, moteur électrique relâche activement la feuille, avec chariot en bobine et bras de pressage. |
| 2. Système de formage principal |
Dispositif de pré-câblage |
1 jeu |
1.Matériau du rouleau: acier n°45 avec surface peinte en chrome dur.
2Matériau de l'arbre à rouleaux: non.45
3Type de structure de support interne du rouleau: colonne de guidage
4.Le moteur du réducteur de vitesse de l'engrenage à broches cycloïdales, les rouleaux arrière/avant entraînés par chaîne, une partie des rouleaux supérieurs/inférieurs entraînés par engrenage
5. matériau de la lame de coupe Cr12 traitement éteint
6Le matériau de perçage adopte l'acier n°45 avec traitement au nitrure.
|
| Dispositif de guidage d'alimentation |
1 jeu |
| Dispositif de revêtement par film |
1 jeu |
| Système de formage des rouleaux |
1 jeu |
| Système de pression |
2 séries |
| Dispositif de post-coupe |
1 jeu |
| Couverture de sécurité complète |
1 jeu |
| 3. Système de sortie |
Tableau de support |
2 séries |
Pour le support de la plaque finie |
| 4Système hydraulique |
1 jeu |
Station hydraulique séparée pour la machine principale et le décoiler. |
| 5Système de commande électrique |
1 jeu |
1. contrôle PLC, encodeur de coupe automatique en longueur
2. étape de fonctionnement: écran tactile + bouton
3. fréquence CA pour régler la vitesse
|
Informations détaillées
Décoiler
Décoiler manuel 5T
Caractéristiques: le mandrin et le sous-sol sont les deux composants du décoiler, le mandrin se rétrécit en se dilatant par un dispositif mécanique manuellement, après avoir fixé la bobine au mandrin,Puis remettre la bobine avec mandrin ensemble au sous-sol.
Énergie: aucune;
Puissance d'ouverture et de fermeture des segments: mécanique;
Puissance de rotation du segment: traction par système de formage;
Nombre de segments: 4 pièces;
la portée de l'expansion du segment: 460 ~ 520 mm;
Hauteur du centre de la mandrinelle: 0,65 m;
Vitesse d'alimentation: dépend de la vitesse de la machine de formage du rouleau;
Machines de formage de rouleaux
Des rouleaux: conçus par des ingénieurs supérieurs avec un logiciel Auto-cad, fabriqués avec de l'acier de haute qualité 45# par des machines-outils CNC et recouverts de chrome dur;
Arbre: fabriqué à partir d'acier de haute qualité 45# par machines-outils CNC;
Cadre de support: panneau mural en acier pour guider le sous-sol du roulement de la station de formage;
Nombre de stations à rouleaux: 18 groupes
Matériau pour les rouleaux: acier de haute qualité 45# poli et recouvert de chrome HRC55-60°
Matériau pour l'arbre: acier de haute qualité 45# poli et recouvert de chrome HRC5560°
Diamètre de l'arbre: 70 mm
Épaisseur du panneau de cadre:14 mm
Cadre inférieur: acier à section H 36#
Dispositif de coupe
Fonction: l'action de coupe est contrôlée par un PLC. La machine principale s'arrête automatiquement et la coupe a lieu. Après la coupe, la machine principale démarre automatiquement.
L'alimentation électrique: station hydraulique;
Cadre: cadre en acier soudé;
commutateur à course: commutateur photoélectrique sans contact;
Coupe après moulage: couper la feuille après moulage en rouleau à la longueur requise;
Mesure de la longueur: mesure automatique de la longueur.
Système hydraulique
Station hydraulique
Après avoir rempli l'huile hydraulique dans le réservoir d'huile hydraulique, la pompe entraîne la machine à découper pour commencer le travail de coupe.
Équipement d'allumage: le système comprend un ensemble de réservoirs hydrauliques, un ensemble de pompes à huile hydrauliques, deux tuyaux hydrauliques et deux ensembles de vannes électromagnétiques.
Les composants du système hydraulique de première marque sont adoptés pour assurer la stabilité et la durée de vie, éviter les fuites.
Il fournit l'alimentation initiale à l'appareil à travers un réservoir d'huile fermé. Il est coupé sans couper, ce qui peut économiser l'alimentation.
Système de commande électrique
Mesure automatique de la longueur: un outil de mesure de la longueur qui est légèrement pressé sur la surface de la tôle d'acier;le péage roulera avec la vitesse de déplacement de la tôle d'acier et puis sentir pour mesurer sa longueur; l'inexactitude de la longueur peut être facilement corrigée.
Mesure automatique des quantités;
Le PLC est utilisé pour contrôler la longueur et la quantité. La machine coupe automatiquement à la longueur et s'arrête lorsque la quantité requise est atteinte;
Panneau de commande: interrupteur à bouton, longueur et quantité de l'écran LED;
Unité de longueur: millimètre;
la fonction de protection contre la surcharge du moteur, la surtension du système, le court-circuit;
Afficher la longueur totale et la quantité totale produite.
Flux de processus

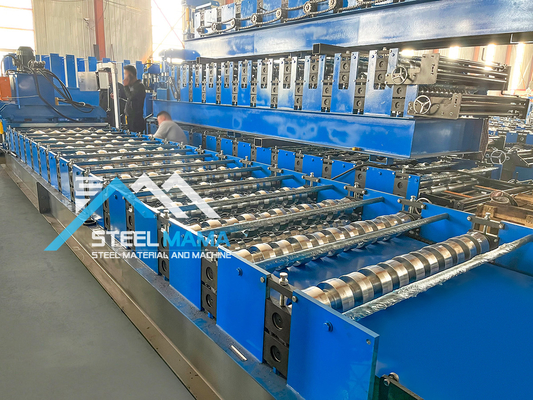

Notre usine
| 1.Comment demander le devis précis de la machine de fabrication de cadre? |
| 1Normalement, nous donnons le devis précis basé sur le profil de dessin, donc si vous voulez obtenir le devis précis, s'il vous plaît nous montrer le profil de dessin d'abord. |
| 2La machine peut être conçue selon de nombreux types et méthodes, car le cadre de la machine, la marque du PLC, la marque du moteur auront tous une incidence sur le prix. |
| 2. Conditions de paiement: |
| 30% T/T, le solde devant être payé avant expédition après inspection. Nous acceptons également le paiement L/C, O/A, D/P. |
| 3Quel est votre service après-vente? |
| La période de garantie de la machine est de 24 mois, si les pièces cassées ne peuvent pas être réparées, nous pouvons vous en envoyer de nouvelles gratuitement, mais vous devez payer le coût express vous-même.Nous fournissons le support technique pour toute la vie de la machine de formage de rouleaux en T Bar.. |
| |
| 4Comment visiter votre entreprise? |
| a.Voyage à l'aéroport de Pékin: En train à grande vitesse de Pékin Nan à Cangzhou Xi (1 heure), puis nous pouvons vous prendre. |
| b.Volaire à l'aéroport de Shanghai: En train à grande vitesse De Shanghai Hongqiao à Cangzhou Xi ((4,5 heures), alors nous pouvons vous prendre. |
