Machine de formage à rouleaux de tôles de toiture à double couche vitrée avec compteur de haute précision

Machine de formage à rouleaux de tôles de toiture à double couche vitrée avec compteur de haute précision

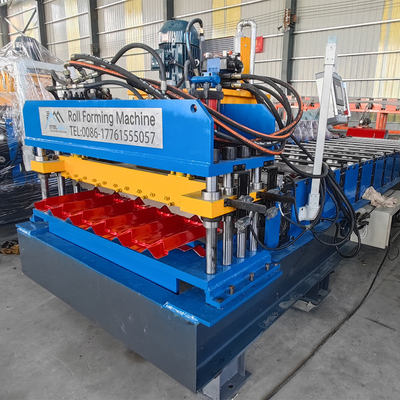

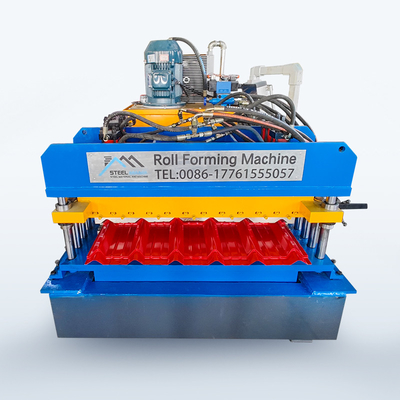

Cette machine de formage de rouleaux de toits et de murs en tôle d'acier couleur double couche est parfaitement combinée à deux machines de différents modèles, cela peut économiser de l'espace et est également facile à utiliser.Les deux modèles sont choisis en fonction des besoins des clients.

La machine de formage de rouleaux de toits et de murs en tôle d'acier couleur à double couche se compose d'une plate-forme d'alimentation, d'un noyau de moulage principal, d'un mécanisme de cisaillement, d'une station hydraulique, d'une armoire de commande informatique,compteur de haute précision, etc.

Informations détaillées

Décoiler

Décoiler manuel 5T

Caractéristiques: le mandrin et le sous-sol sont les deux composants du décoiler, le mandrin se rétrécit en se dilatant par un dispositif mécanique manuellement, après fixation de la bobine au mandrin,Puis remettre la bobine avec mandrin ensemble au sous-sol.

Énergie: aucune;

Puissance d'ouverture et de fermeture des segments: mécanique;

Puissance de rotation du segment: traction par système de formage;

Nombre de segments: 4 pièces;

la portée de l'expansion du segment: 460 ~ 520 mm;

Hauteur du centre de la mandrinelle: 0,65 m;

Vitesse d'alimentation: dépend de la vitesse de la machine de formage du rouleau;

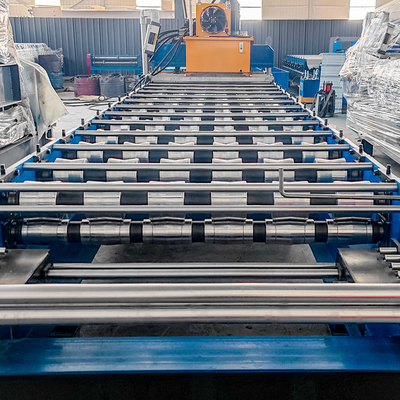

Machines de formage de rouleaux

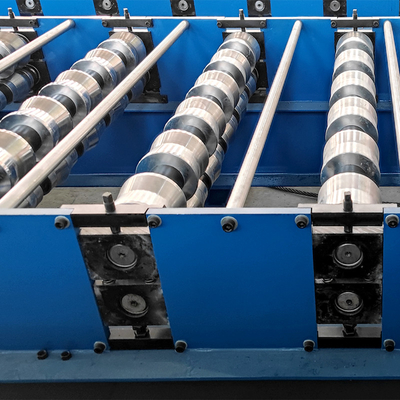

Des rouleaux: conçus par des ingénieurs supérieurs avec un logiciel Auto-cad, fabriqués avec de l'acier de haute qualité 45# par des machines-outils CNC et recouverts de chrome dur;

Arbre: fabriqué à partir d'acier de haute qualité 45# par machines-outils CNC;

Cadre de support: panneau mural en acier pour guider le sous-sol du roulement de la station de formage;

Nombre de stations à rouleaux: 18 groupes
Matériau pour rouleaux: acier de haute qualité 45# poli et recouvert de chrome HRC55­60°
Matériau pour l'arbre: acier de haute qualité 45# poli et recouvert de chrome HRC55­60°

Diamètre de l'arbre: 70 mm

Épaisseur du panneau de cadre:14 mm

Cadre inférieur: acier à section H 36#

Dispositif de coupe

Fonction: l'action de coupe est contrôlée par un PLC. La machine principale s'arrête automatiquement et la coupe a lieu. Après la coupe, la machine principale démarre automatiquement.

L'alimentation électrique: station hydraulique;

Cadre: cadre en acier soudé;

commutateur à course: commutateur photoélectrique sans contact;

Coupe après moulage: couper la feuille après moulage en rouleau à la longueur requise;

Mesure de la longueur: mesure automatique de la longueur.

Système hydraulique

Station hydraulique

Après avoir rempli l'huile hydraulique dans le réservoir d'huile hydraulique, la pompe entraîne la machine à découper pour commencer le travail de coupe.

Équipement d'allumage: le système comprend un ensemble de réservoirs hydrauliques, un ensemble de pompes à huile hydrauliques, deux tuyaux hydrauliques et deux ensembles de vannes électromagnétiques.

Les composants du système hydraulique de première marque sont adoptés pour assurer la stabilité et la durée de vie, éviter les fuites.

Il fournit l'alimentation initiale à l'appareil à travers un réservoir d'huile fermé. Il est coupé sans couper, ce qui peut économiser l'alimentation.

Système de commande électrique

Mesure automatique de la longueur: un outil de mesure de la longueur qui est légèrement pressé sur la surface de la tôle d'acier;le péage roulera avec la vitesse de déplacement de la tôle d'acier et puis sentir pour mesurer sa longueur; l'inexactitude de la longueur peut être facilement corrigée.

Mesure automatique des quantités;

Le PLC est utilisé pour contrôler la longueur et la quantité. La machine coupe automatiquement à la longueur et s'arrête lorsque la quantité requise est atteinte;

Panneau de commande: interrupteur à bouton, longueur et quantité de l'écran LED;

Unité de longueur: millimètre;

la fonction de protection contre la surcharge du moteur, la surtension du système, le court-circuit;

Afficher la longueur totale et la quantité totale produite.

Pourquoi nous avoir choisis?

1Nous sommes un fabricant professionnel, nous pouvons donc offrir un meilleur prix et un service après-vente et un délai de livraison plus court.

2Nous avons une forte capacité de conception et technique, nous pouvons concevoir et fabriquer selon les exigences du client.

3Notre usine a été certifiée ISO 9001.

4Nous avons beaucoup d'expérience pour l'installation et la formation à l'étranger.

5Nous avons exporté avec succès nos machines vers plus de 90 pays, nous obtenons tous de bons commentaires.

6Nous offrons une garantie gratuite de deux ans pour tous nos articles.

Flux de processus
