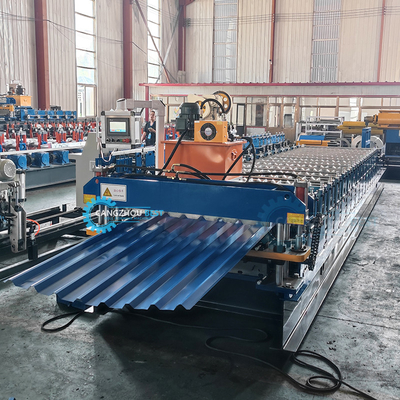

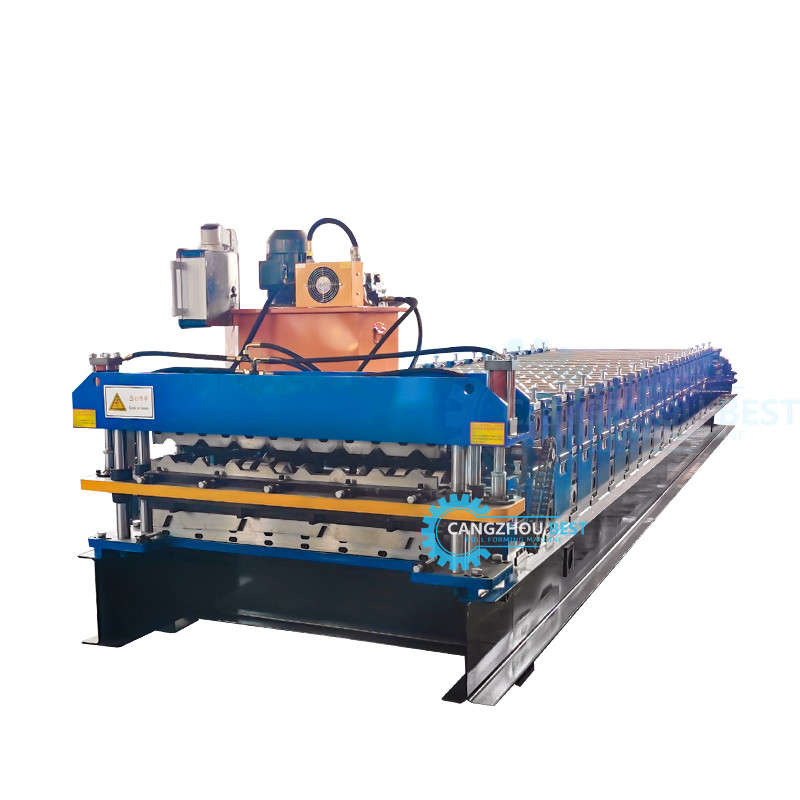

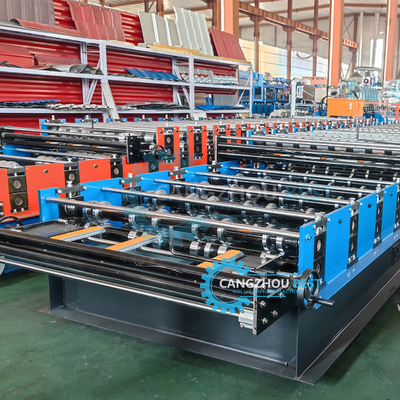

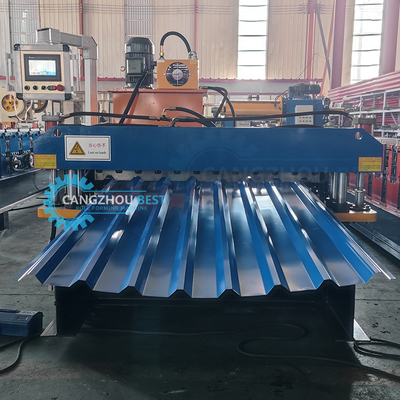

Machine hydraulique à découpage automatique de tôles de toiture

Machine hydraulique à découpage automatique de tôles de toiture

Différentes machines de formage de panneaux de toiture peuvent produire différentes formes de tôles de toiture en acier selon les dessins et les exigences du client.Les feuilles murales sont de nouveaux matériaux de construction de différentes épaisseurs et couleurs.Les produits finis sont utilisés comme toit et murs de gymnases, aéroports, théâtres, usines, entrepôts, garages, centres d'exposition, etc.

Wdébit de travail:

Décoiler ---- alimentation ---- formage de rouleaux ---- découpé en longueur ---- table de sortie

MParamètre technique:

1. Décoiler
(1) Largeur maximale: 1250 mm
(2) Diamètre intérieur: 450 mm
(3) Diamètre extérieur: 1500 mm
(4) Capacité de chargement maximale: 5000 kgs

2. Machine à former des rouleaux
(1) Épaisseur du matériau: 0,2-0,8 mm PPGI et GI

(2) Nombre de stations à rouleaux: 16 groupes
(3) Matériau pour rouleaux: acier de haute qualité 45* poli et recouvert de chrome HRC55­60°
(4) Matériau pour l'arbre: acier de haute qualité 45* poli et recouvert de chrome HRC55­60°

(5) Diamètre de l'arbre: 70 mm

(6) Épaisseur du panneau de cadre: 20 mm

(7) Cadre inférieur: acier à section H 350
(8) Puissance du moteur: 3 kW

(9)Types de moteur: 1"Chaîne
(10) Vitesse: 8 à 12 m/min

3. Appareil de coupure

(1)Matériau pour la découpe modulaire: acier CR12 après traitement
(2) Dureté au traitement thermique: HRC55 60°
(3) Type de coupure: hydraulique, coupure automatique
(4) Moteur pour support hydraulique: 3 kW

4.Boîte de contrôle PLC
(1) Type: Système de commande de fréquence PLC avec écran tactile
(2) PLC Marque: Delta
(3) Marque du codeur: Omron

(4)Erreur de longueur: ±2 mm

(5)Tension: 380v/50HZ, trois phases

Installation et formation:

1 Si les acheteurs visitent notre usine et vérifient la machine, nous vous apprendrons à installer et à utiliser la machine, et également à former vos travailleurs / techniciens en face à face.
2 Sans visite, nous vous enverrons un manuel d'utilisation et une vidéo pour vous apprendre à installer et à utiliser.
3Si l'acheteur a besoin de notre technicien pour aller à votre usine locale, s'il vous plaît organiser des billets aller-retour, nourriture et hôtel et salaire quotidien USD100, le coût du visa et les choses nécessaires.

Notre usine

Cangzhou Best machinery manufacturing Co., Ltd. est un fabricant professionnel engagé dans la machine de formage à rouleaux froids de haute qualité.Notre ingénieur professionnel engagé dans la conception de machines de formage à froid depuis plus de 20 ans, a une richesse de concept de conception.

Nous nous sommes spécialisés dans la production de machines de formage de rouleaux de carreaux C/Z/U, de machines de formage de rouleaux de plancher, de machines de formage de rouleaux de série de portes, de machines de formage de rouleaux de plateaux de câbles,machine de formage de rouleaux de panneaux de toit/mur, machine de formage de rouleaux en acier léger, machine de formage de rouleaux en K-span, machine de formage de rouleaux de canaux d'eau, machine de formage de rouleaux de carreaux vitrés/toilettes, machine de formage de rouleaux de garde-corps pour autoroutes,ligne de production de panneaux sandwich, machine de formage de rouleaux, machine à découper, machine à plier et à couper, certains équipements auxiliaires.
