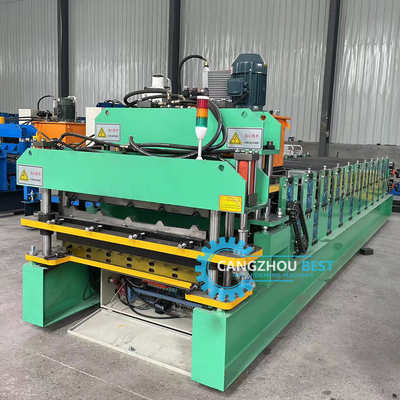

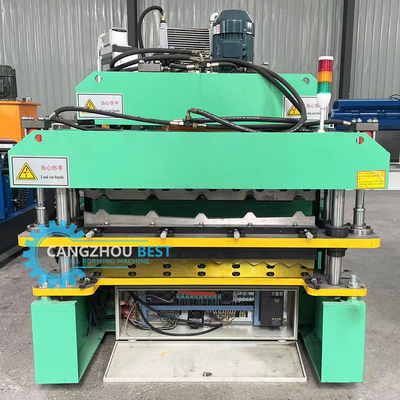

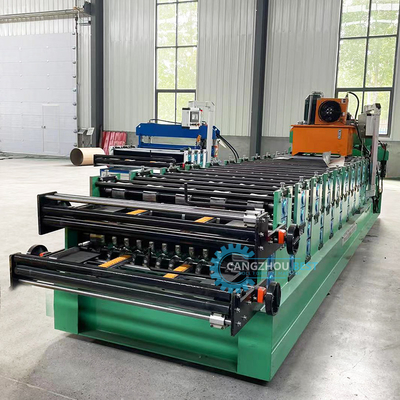

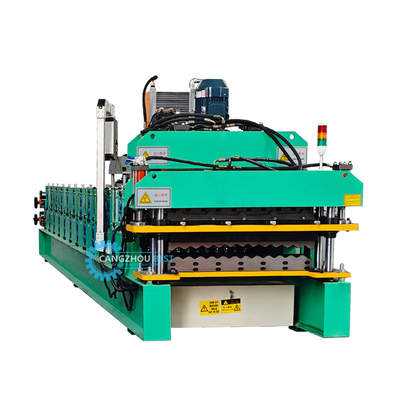

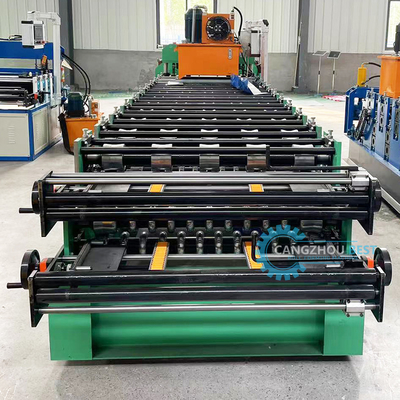

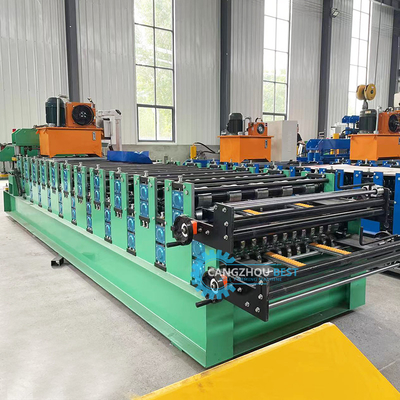

Machine de formage de rouleaux à double couche de tôle de toit Contrôle PLC 380V50HZ
Composant de la machine
| Décoiler |
1 jeu |
| Machine à former des rouleaux |
1 jeu |
| Dispositif de coupe |
1 jeu |
| Système de contrôle |
1 jeu |
| Pompes hydrauliques |
1 jeu |
| Tableau de sortie |
1 jeu |
Décoiler
Largeur maximale: 1250 mm
Diamètre intérieur: Φ450 Φ550 mm
Diamètre extérieur: 1500 mm
Capacité de chargement maximale: 5000 kgs
Type:manuel ou hydraulique
Machine à former des rouleaux
Épaisseur du matériau: 0,3-0,8 mm PPGI et GI
Nombre de stations à rouleaux: 9 groupes en haut, 11 groupes en bas
Matériau pour rouleaux: acier de haute qualité 45# poli et recouvert de chrome HRC5560°
Épaisseur du panneau de cadre:14 mm
Cadre inférieur: acier à section H 36#
Puissance du moteur: 3 kW
Type de moteur:0.6"Chaîne
Vitesse: 8 à 12 m/min
Diamètre de l'arbre: 70 mm
Matériau pour l'arbre: acier de haute qualité 45# poli et recouvert de chrome HRC5560°
| Stations de formage |
13-22 stations (selon les profils) |
| Machines à rouleaux |
Acier forgé de haute qualité n° 45, chromé dur plaqué d'une épaisseur de 0,05 mm
Méthode de traitement: découpe - perçage - recuit CNC - éteinture - recuit CNC - chromage |
| Arbre de la machine |
φ70-80 mm en acier de haute protection n°45 après traitement, |
| Dispositifs d'écartement |
Machines à latéraux à commande numérique |
| Rameaux de machines |
L'appareil doit être équipé d'un système de freinage de freinage de type "H" (en fonction de la position de l'appareil) ou d'un système de freinage de type "H" (en fonction de la position de l'appareil). |
| Système de conduite |
Chaîne ou boîte à engrenages de 1 pouce (en option) |
| Puissance de la machine |
3kw-11kw (selon les profils) |
| Vitesse de fonctionnement de la machine |
8 à 12 m/min ou 10 à 30 m/min (en option) |
| Type de réglage de la machine |
Après l'installation de la machine, nous allons le tester nous-mêmes, comparer avec le dessin de profil, la différence est contrôlée en 0.5mm |
Dispositif de coupe
| Le type |
Réglage hydraulique automatique
|
|
Matériau pour les modules à découpage
|
Acier Cr12 après traitement Dureté pour traitement thermique:HRC55 60°
|
|
Moteur pour support hydraulique
|
3 kW |
Système de contrôle
| Le type |
Système de contrôle de fréquence PLC avec écran tactile
|
|
Marque de PLC
|
Le Delta |
|
Marque du codeur
|
Omron |
| Erreur de longueur |
± 2 mm
|
| Langue |
Anglais et chinois
|
| Voltage |
380v/50HZ, trois phases
|
Pompes hydrauliques
|
Puissance du moteur
|
3 kW |
|
Type d'huile
|
46# huile hydraulique
|
| Marque de la pompe |
Marque chinoise
|
Tableau de sortie
Aucun type de puissance
Longueur: 2 m
Flux de travail
Décoiler ---- alimentation ---- formage de rouleaux ---- découpé en longueur ---- table de sortie
Notre service
Service de prévente
Si les acheteurs visitent notre usine et vérifient la machine, nous vous apprendrons à installer et à utiliser la machine, et également à former vos travailleurs / techniciens en face à face.
Sans visite, nous vous enverrons un manuel d'utilisation et une vidéo pour vous apprendre à installer et à utiliser.
Service après-vente
Entraînement à l'installation de la machine, entraînement à l'utilisation de la machine.
Ingénieurs disponibles pour le service des machines à l'étranger.
Si l'acheteur a besoin de notre technicien pour aller à votre usine locale, s'il vous plaît organiser le repas et l'hébergement et d'autres choses nécessaires.
