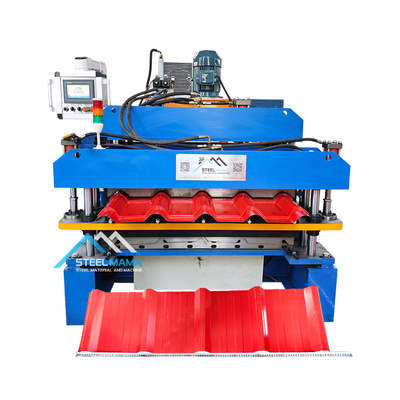

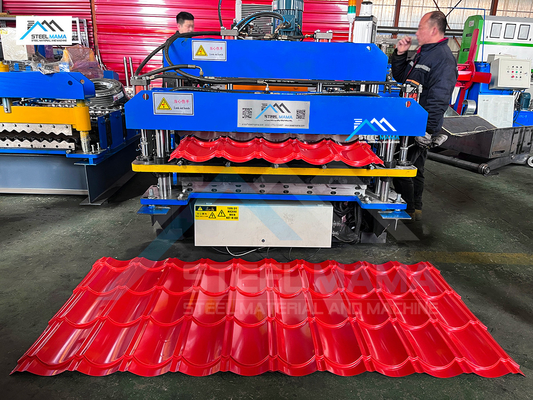

Machine de formage de tôles de toiture à double profil contrôlée par PLC pour la production
Différentes machines de formage de panneaux de toiture peuvent produire différentes formes de tôles d'acier pour toiture et murs selon les dessins de profil et les exigences du client. Les tôles d'acier pour toiture et murs sont de nouveaux matériaux de construction de diverses épaisseurs et couleurs. Les produits finis sont utilisés comme toitures et murs de gymnases, aéroports, théâtres, usines, entrepôts, garages, centres d'exposition, etc.
Paramètre principal
| Nom |
Modèle/Nom |
Quantité |
Description technique |
| 1. Système de dérouleur |
Dérouleur automatique type bras (avec contrôle ultrasonique) |
1 jeu |
Type bras, expansion hydraulique, moteur électrique libère activement la tôle, avec chariot de bobine et bras de pression. |
| 2. Système de formage principal |
Dispositif de pré-cisaillement |
1 jeu |
1. Matériau des rouleaux : acier n° 45 avec revêtement chromé dur en surface.
2. Matériau de l'arbre des rouleaux : n° 45
3. Type de structure de support interne des rouleaux : colonne de guidage
4. Réducteur de vitesse à engrenages cycloidaux, les rouleaux arrière/avant entraînés par chaîne, une partie des rouleaux supérieurs/inférieurs entraînés par engrenage
5. Matériau de la lame de coupe : traitement trempé Cr12
6. Matériau de la matrice de poinçonnage : acier n° 45 avec traitement de nitruration.
|
| Dispositif de guidage d'alimentation |
1 jeu |
| Dispositif de recouvrement de film |
1 jeu |
| Système de formage par rouleaux |
1 jeu |
| Système de pressage |
2 jeux |
| Dispositif de post-coupe |
1 jeu |
| Capot de sécurité complet |
1 jeu |
| 3. Système de sortie |
Table de support |
2 jeux |
Pour supporter la plaque finie |
| 4. Système hydraulique |
1 jeu |
Station hydraulique séparée pour la machine principale et le dérouleur. |
| 5. Système de commande électrique |
1 jeu |
1. Commande par API, coupe automatique à la longueur par encodeur
2. Pupitre de commande : écran tactile + boutons
3. Fréquence AC pour ajuster la vitesse
|
Détails
Dérouleur
Dérouleur manuel 5T
Caractéristiques : Le mandrin et la base sont les deux composants du dérouleur, le mandrin est rétracté/expansé manuellement par un dispositif mécanique, après avoir fixé la bobine sur le mandrin, puis remettre la bobine avec le mandrin ensemble dans la base.
Puissance : Aucune ;
Puissance d'ouverture et de fermeture des segments : Mécanique ;
Puissance de rotation du segment : Tirée par le système de formage ;
Nombre de segments : 4 pièces ;
Plage d'expansion des segments : 460 ~ 520 mm ;
Hauteur du centre du mandrin : 0,65 m ;
Vitesse d'alimentation : dépend de la vitesse de la machine de formage par rouleaux ;

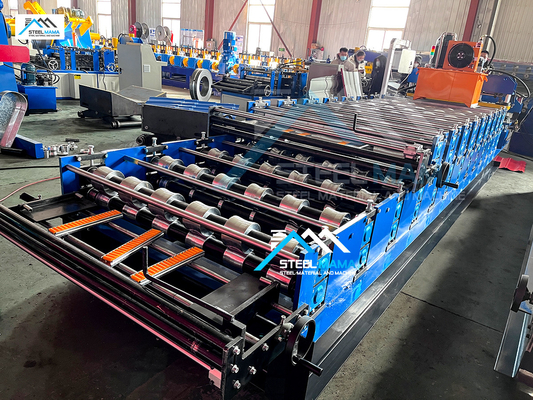

Machine de formage par rouleaux
Rouleaux : conçus par des ingénieurs expérimentés avec le logiciel Auto-cad, fabriqués en acier de haute qualité 45# par des machines-outils CNC et revêtus de chrome dur ;
Arbre : fabriqué en acier de haute qualité 45# par des machines-outils CNC ;
Châssis de support : paroi latérale en acier pour guider la base du roulement de la station de formage ;
Nombre de stations de rouleaux : jusqu'à 18 groupes
Matériau des rouleaux : acier 45# de haute qualité poli et revêtu de chrome HRC55-60°
Matériau de l'arbre : acier 45# de haute qualité poli et revêtu de chrome HRC55-60°
Diamètre de l'arbre : 70 mm
Épaisseur du panneau du cadre : 14 mm
Cadre inférieur : acier profilé H 36#
Dispositif de coupe
Fonction : l'action de coupe est contrôlée par l'API. La machine principale s'arrête automatiquement et la coupe a lieu. Après la coupe, la machine principale redémarre automatiquement.
Alimentation : station hydraulique ;
Cadre : cadre en acier soudé ;
Interrupteur de course : interrupteur photoélectrique sans contact ;
Coupe après formage : coupe la tôle après formage par rouleaux à la longueur requise ;
Mesure de longueur : mesure automatique de la longueur.
Système hydraulique
Station hydraulique
Il est contrôlé par une pompe à huile à roue dentée. Après avoir rempli l'huile hydraulique dans le réservoir d'huile hydraulique, la pompe entraîne la machine de coupe pour commencer le travail de coupe.
Équipement correspondant : Le système comprend un ensemble de réservoir hydraulique, un ensemble de pompe à huile hydraulique, deux tuyaux hydrauliques et deux ensembles de électrovannes.
Adoption de composants de système hydraulique de grandes marques pour assurer la stabilité et la durée de vie, éviter les fuites.
Fournit la puissance initiale à la coupe par un réservoir d'huile fermé. Il est éteint sans coupe, ce qui permet d'économiser de l'énergie.
Système de commande électrique
Mesure automatique de la longueur : un outil de mesure de longueur qui est légèrement pressé sur la surface de la tôle d'acier ; l'outil roule avec la vitesse de déplacement de la tôle d'acier puis détecte pour mesurer sa longueur ; l'inexactitude de longueur peut être corrigée facilement.
Mesure automatique de la quantité ;
L'API est utilisée pour contrôler la longueur et la quantité. La machine coupera automatiquement à la longueur et s'arrêtera lorsque la quantité requise sera atteinte ;
Panneau de commande : interrupteur à bouton, affichage LED de la longueur et de la quantité ;
Unité de longueur : millimètre ;
Fonction de protection contre la surcharge du moteur, la surintensité du système, les courts-circuits ;
Affichage de la longueur totale et de la quantité totale produite.
Flux de processus
