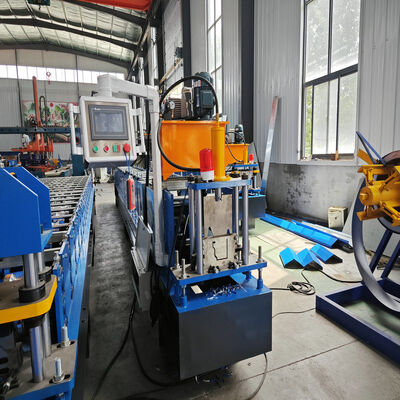

Machine de formage de rouleaux de coupe hydraulique de type profilé en acier K

Machine de formage de gouttières en acier profilé K à coupe hydraulique

•


• PARAMÈTRES TECHNIQUES

  Spécifications de la machine de formage de gouttières

  Machine à gouttières sans soudure	Article	Spécification proposée
  	Machine de formage principale	5K, 6K, 7K, SEMI-RONDE 3"/4"/5"/6"
  		(Chaque machine fait une taille et une configuration)
  	Largeur du matériau	Dépend du profil
  	Vitesse de laminage	0-10m/min (hors temps de coupe)
  	Épaisseur du matériau	0.3-0.8mm G250mpa
  	Système d'entraînement	• Rouleaux d'entraînement supérieurs et inférieurs en uréthane pour un entraînement lisse, uniforme et sans torsion
  	Dérouleur	Dérouleur manuel 3 tonnes (intégré à la machine)
  	Stations de rouleaux	11 stations
  	Matériau des rouleaux	Acier forgé 45#, revêtu de chrome, recouvert de caoutchouc
  	Matériau et diamètre de l'arbre	ø50mm, matériau acier forgé 45#
  	Puissance du moteur principal	3.0kw
  	Mécanisme de coupe (alternatif)	• Cisailles manuelles intégrées
  		• Sertisseuse ou scie de coupe
  	Tolérance	±1.5mm/3M
  	Source électrique	220V/380V, 50HZ, 3 phases
  		Peut également satisfaire les exigences du client
  	Mode d'entraînement	Chaîne simple de 1 pouce

  1. Description

  1. La structure est simple et l'apparence de la machine à gouttières est belle.

  2. La machine de formage de gouttières adopte une structure en acier profilé et est traitée dans son ensemble après soudage. Elle possède

  une forte capacité de charge et un fonctionnement stable lors de l'utilisation de la machine.

  3. Tous les composants de la machine proviennent d'entreprises de marque renommée, ce qui garantit le bon fonctionnement de la machine très efficacement.

  4. Il est très facile d'installer l'équipement et convient à la production en usine.

  5. La machine présente les caractéristiques de faible bruit et de haute efficacité.

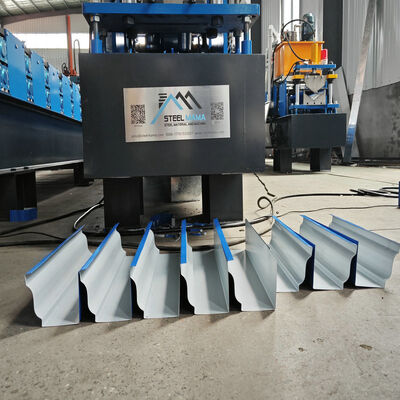

  2. Schéma de la gouttière












  4. Machine de formage de gouttières en acier profilé K à coupe hydraulique Détails techniques

  Spécifications de la machine
  Poids	Environ 7000kgs
  Dimensions	Environ 12m x 1.1m x 1.2m (longueur x largeur x hauteur)
  Couleur	Couleur principale : bleu
  	Couleur d'avertissement : jaune
  Matière première adaptée
  Matériau	Bobines PPGI et PPGL, Cuivre
  Épaisseur	0.5-0.7mm
  Largeur de la bobine	610mm
  Limite d'élasticité	235Mpa
  Paramètres techniques principaux
  Diamètre des arbres de rouleaux de formage	55mm
  Quantité de stations de rouleaux	25 rangées
  Vitesse de formage par rouleaux	Environ 20m/min
  Matériau des rouleaux de formage	Acier n°45, revêtu d'un traitement chromé
  Matériau de la cisaille	Acier à outils CR12, traité par trempe
  Système de contrôle	PLC et Convertisseur
  Exigences de puissance électrique	Puissance du moteur principal : 5.5kw
  	Puissance du moteur de l'unité hydraulique : 5.5kw
  Tension électrique	Selon les exigences du client



  5. Machine de formage de gouttières en acier profilé K à coupe hydraulique Composants principaux

  N°	Nom		Quantité	Remarques
  1	Dérouleur		1 jeu	Selon le client
  2	Machine principale	Dispositif de pré-coupe	1 jeu	Selon le client
  		Dispositif d'alimentation	1 jeu
  		Système de formage par rouleaux	1 jeu

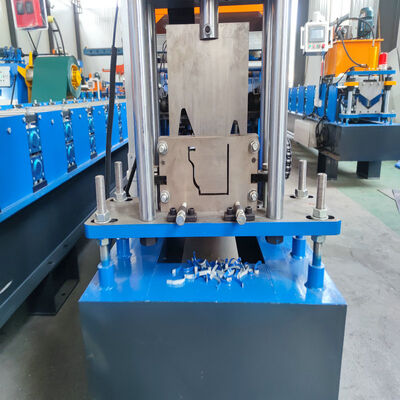

  		Dispositif de post-coupe	1 jeu
  		Système hydraulique	1 jeu
  3	Système de contrôle électrique		1 jeu
  4	Support/Empileur automatique		1 jeu	Selon le client
