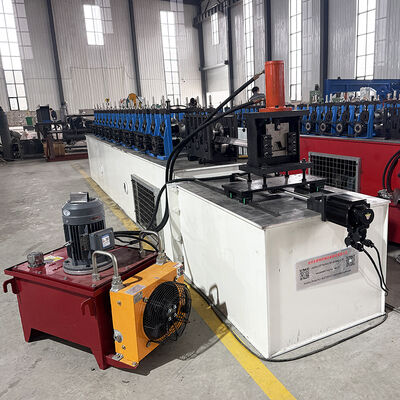

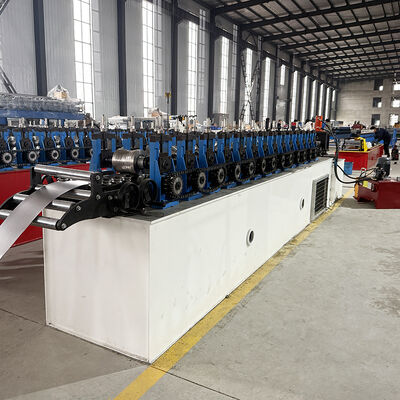

Machine de formage de rouleaux de canal Omega de coupe volante en acier métallique de fabrication

Machine de formage de profilés oméga à coupe volante en acier et métal

Machine de formage de profilés oméga à coupe volante en acier et métal Flux de travail :

Dérouleur-----alimentation-----formage-----coupe-----produit fini

Machine de formage de profilés oméga à coupe volante en acier et métal Composants de la machine :

Machine de formage de profilés oméga à coupe volante en acier et métal Spécifications de la machine :

1. DÉROULEUR

(1) Largeur max. : 500 mm
(2) Diamètre intérieur : Φ450 – Φ550 mm
(3) Diamètre extérieur : 1500 mm
(4) Capacité de charge max. : 3000 kg

(5) Type : manuel

2. MACHINE DE FORMAGE

(1) Épaisseur du matériau : 0,5-1,0 mm PPGI et GI

(2) Nombre de postes de rouleaux : 14+14 groupes
(3) Matériau des rouleaux : acier Cr12 poli et revêtu de chrome HRC58-62°
(4) Matériau de l'arbre : acier 45# de haute qualité poli et revêtu de chrome HRC58-62°

(5) Diamètre de l'arbre : 60 mm

(6) Panneau du cadre : type moulé

(7) Cadre inférieur : acier profilé H 36#
(8) Puissance du moteur : 5,5 kW

(9) Type d'entraînement : chaîne

(10) Vitesse : 8-12 m/min

3. DISPOSITIF DE COUPE

(1) Matériau du module de coupe : acier Cr12 après traitement

(2) Dureté après traitement thermique : HRC58 – 62°

(3) Type de coupe : coupe par moule

(4) Moteur pour groupe hydraulique : 3 kW

4. BOÎTIER DE CONTRÔLE PLC

(1) Type : système de contrôle de fréquence PLC avec écran tactile
(2) Marque du PLC : Delta

(3) Marque de l'encodeur : Omron

(4) Erreur de longueur : ±2 mm

(5) Langue : anglais et chinois

(6) Tension : 380 V/50 Hz, 3 phases (dépend des exigences du client)

5. STATION DE POMPAGE HYDRAULIQUE

(1) Type d'huile : huile hydraulique 46#
(2) Marque de la pompe : marque chinoise

Garantie

① Si les acheteurs visitent notre usine et inspectent la machine, nous vous apprendrons comment installer et utiliser la machine, et formerons également vos travailleurs/techniciens en personne.
② Sans visite, nous vous enverrons un manuel d'utilisation et une vidéo pour vous apprendre à installer et à utiliser.
③ Si l'acheteur a besoin que notre technicien se rende dans votre usine locale, veuillez organiser les billets aller-retour, la nourriture et l'hôtel, ainsi qu'un salaire quotidien de 200 USD, les frais de visa et les éléments nécessaires.
