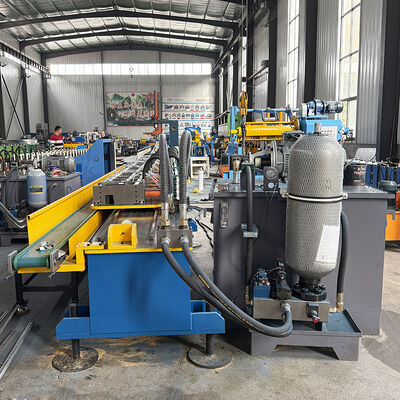

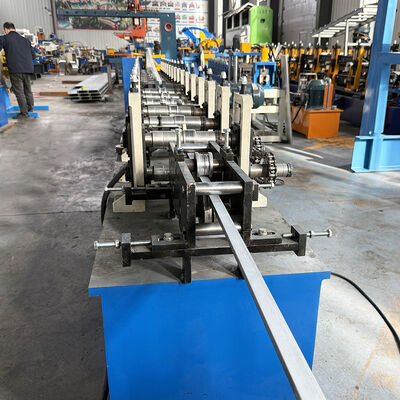

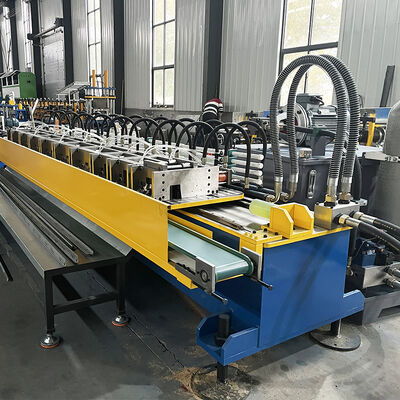

Machine de fabrication de profilés en T pour plafond métallique / barre en T en acier
La barre en T est un profil technique pour le support des panneaux de plafond suspendus (plafond suspendu en grille en T), généralement de taille 60x60cm et 60x120cm. Ce système très technique se compose de trois profils différents de longueur 600, 1200 (traverses) et 3600mm (poutre principale) bien que de nombreuses autres tailles existent sur le marché comme le système Impérial.
Composant de la machine de fabrication de profilés en T pour plafond métallique / barre en T en acier
| N° |
Nom |
Unité |
Qté |
| 1 |
Dérouleur manuel |
ensemble |
1 |
| 2 |
Machine de formage principale |
ensemble |
1 |
| 3 |
Système de contrôle PLC |
ensemble |
1 |
| 4 |
Poste de pompage hydraulique |
ensemble |
1 |
| 5 |
Coupe après formage |
ensemble |
1 |
| 6 |
Moteur électrique |
ensemble |
1 |
| 7 |
Table de sortie |
ensemble |
1 |
Machine de fabrication de profilés en T pour plafond métallique / barre en T en acier Spécifications:
1. DÉROULEUR
(1) Largeur max. : 500mm
(2) Diamètre intérieur : Φ450 – Φ550 mm
(3) Diamètre extérieur : 1500 mm
(4) Capacité de chargement max. : 3000 kgs
2. MACHINE DE PROFILAGE
(1) Matériau laminé : Tôle d'acier laminée à froid
(2) Épaisseur du matériau : 0,2-0,4 mm
(3) Rouleaux : 16 groupes
(4) Matériau des rouleaux : acier Cr12
(5) Matériau de l'arbre : acier 45# (trempe, revenu et chromage)
(6) Dureté du traitement thermique : HRC55 – 60
(7) Diamètre de l'arbre : 40mm
(8) Épaisseur du panneau du cadre : 20mm
(9) Cadre inférieur : acier en profilé en H 36#
(10) Puissance du moteur : 5,5kw
(11) Type d'entraînement : Chaîne
5. DÉCOUPE ET POINÇONNAGE APPAREIL
(1) Matériau du module de découpe : acier Cr12
(2) Dureté du traitement thermique : HRC55 – 60
(3) Type de découpe : Hydraulique, Découpe automatique
(5) Matériau de la matrice de poinçonnage : acier Cr12
(4) Puissance : 5,5kw
4. BOÎTE DE CONTRÔLE PLC
(1) Type : Système de contrôle de fréquence PLC avec écran tactile
(2) Erreur de longueur : ±1mm
(3) Langue : Anglais et Chinois
(4) Tension : 380v/50HZ, 3Phase (cela dépend des exigences du client)
Cangzhou BEST Machinery Co., Ltd. est un fabricant et exportateur professionnel qui s'intéresse à la conception, au développement et à la production de toutes sortes de machines de profilage. Nous sommes situés à Cangzhou, en Chine, avec un accès pratique aux transports. Tous nos produits sont conformes aux normes de qualité internationales et sont très appréciés sur divers marchés du monde entier.
| Conditions de travail |
| 1. taille de travail |
30m x 2m x 4m |
| 2. Alimentation électrique |
8.5kw |
| 3. Fréquence |
50-60HZ |
| 4. Fils/câbles |
4-6mm²(longueur selon l'atelier) |
| 5. Coût de la main-d'œuvre |
2 travailleurs |
| 6. Outils |
Clés et tournevis |
| 7. Dispositif de levage |
Chariot élévateur ou grue de 3 à 5 tonnes |
Machine de fabrication de profilés en T pour plafond métallique / barre en T en acier Installation et formation:
① Si les acheteurs visitent notre usine et vérifient la machine, nous vous apprendrons comment installer et utiliser la machine, et formerons également vos travailleurs/techniciens en face à face.
② Sans visite, nous vous enverrons un manuel d'utilisation et une vidéo pour vous apprendre à installer et à utiliser.
③Si l'acheteur a besoin que notre technicien se rende dans votre usine locale, veuillez organiser les billets aller-retour, la nourriture et l'hôtel et le salaire quotidien de 100 USD, les frais de visa et les éléments nécessaires.
