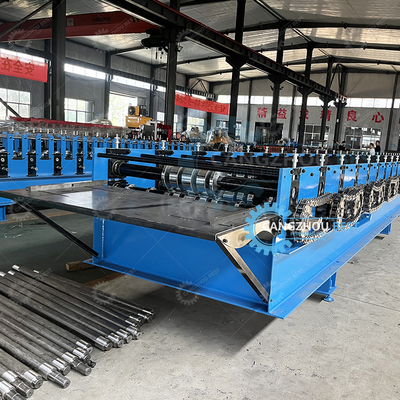

Machine de formage de rouleaux de revêtement de profilés en acier à servomoteur

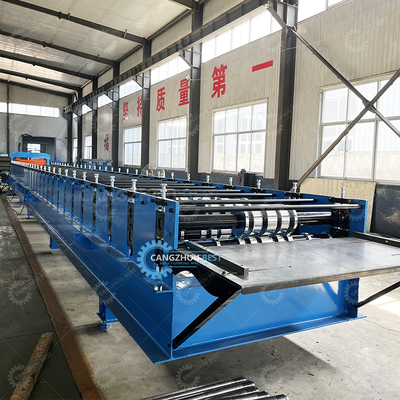

3) Section de formation:

1Matériau du profilé: Q195, Q235, IG ou acier coloré
2- Plage d'épaisseur: 0,5-1,2 mm
3. puissance du moteur principal: 11kwx2, moteur CA, moteur à l'intérieur de la machine principale (marque: Guomao de Chine) (selon la conception finale)
4Voltage, fréquence et phase de la machine: 380 V, 50 Hz, 3 phases
5Station de roulement: 30 stations (selon la conception finale)
6Matériau du rouleau: ASTM1045 surface chromée avec dureté, CNC,
7Diamètre de l'arbre: ¢85 mm Matériau: SAE1045 avec éteinture et trempage
8Vitesse de formage des rouleaux: au moins 15 m/min
9- Transmission: par chaîne, un pouce, double ligne

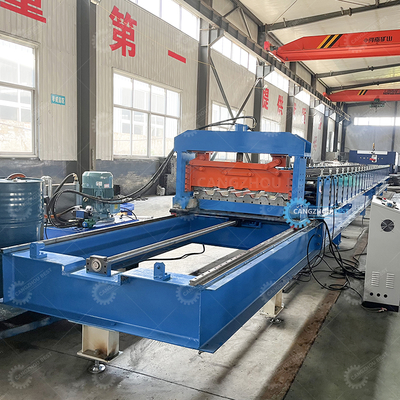

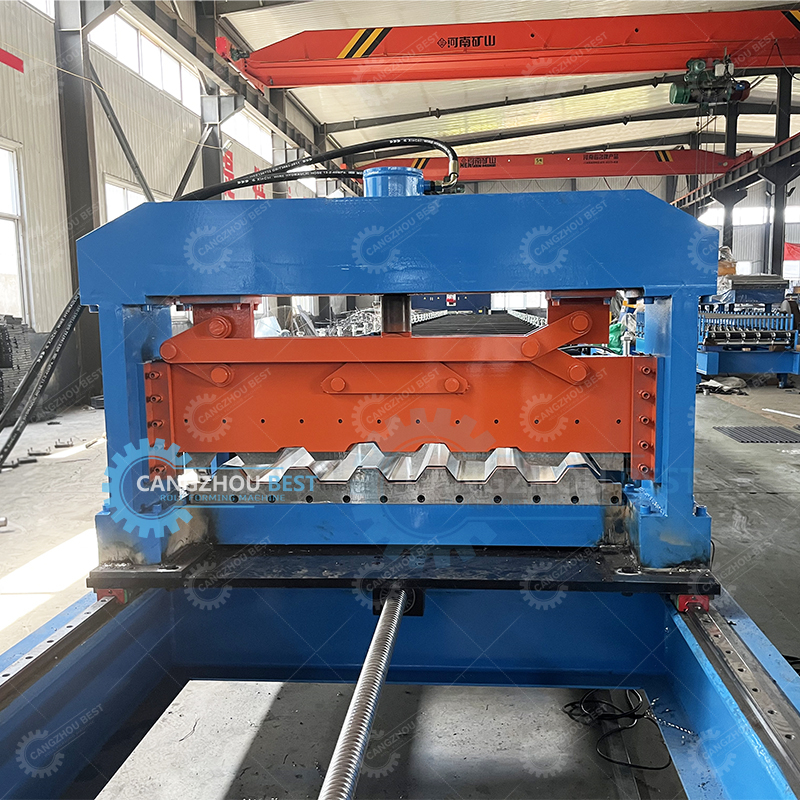

4) Système de coupe de postes

1- des dispositifs de découpe transversale de profil permettant de couper le profil courbé sans endommager le revêtement métallique et assurant une coupe lisse comprise;
2- l'alimentation du dernier profil coupé par l'équipement: automatique si la longueur du dernier profil est inférieure ou égale à 2000 mm;
3. Coupe après moulage: Couper la feuille après moulage en rouleau à la longueur requise
4. Utilise deux cylindres hydrauliques pour fonctionner et doit comporter un régulateur de débit pour obtenir un couteau d'abaissement uniforme.
5- Puissance de coupe hydraulique, 5,5 kW
6Pression de travail: 12 à 20 MPa réglable
7La séquence de coupe est également contenue et contrôlée par le même programme PLC.
8Tolérance de longueur: +/- 1,5 mm pour chaque produit fini
9Quantité: 1

7) Tableau de sortie:

1. cadre: soudage par tube
2Taille: environ 1,0 m de long * 1,0 m de large * 0,9 m de haut
3Une table avec un rouleau de support.
4Rouleau de support: ASTM 1045 avec chrome
5Diamètre des rouleaux: 55 mm
6- Le bleu.
7. quantité: 1 unité
