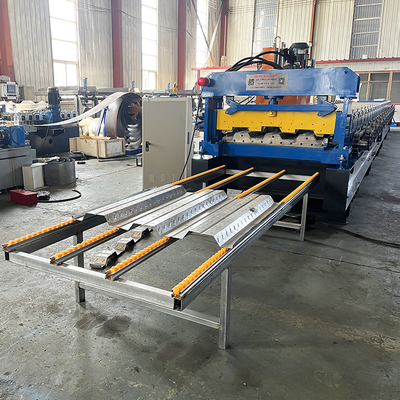

Ligne de production de profilage à froid de panneaux de plancher métallique avec découpe hydraulique de l'acier et machine à rouler électrique
Spécifications techniques
| Éléments techniques |
Détails |
| Matière première |
Type |
Bobines d'acier, galvanisées, bandes d'acier Galvalume |
| Largeur |
Cela dépend de la conception du profil du plancher |
| Épaisseur |
0,8-1,2 mm |
| Limite d'élasticité |
235-345 MPa ou spécialement conçu pour 550 MPa |
| Tôles de rayonnage finies |
Tailles |
Cela dépend des conceptions de profil des tôles de plancher |
| Longueur |
Réglable |
| Puissance du moteur |
Tension |
220V/380V/415V/440V |
| Moteur d'entraînement |
11 KW x 2 |
| Moteur de coupe |
5,5 KW |
| Vitesse de production de la profileuse |
environ 10-15 mètres par minute |
| Dérouleur |
Type |
Manuel ou automatique électrique |
| Capacité |
3 tonnes ou 5 tonnes |
| Postes de profilage |
environ 33 jeux |
| Diamètre de l'arbre de laminage |
82 mm |
| Matériau des rouleaux |
N° 45 revêtu de chrome |
| Matrice de poinçonnage |
Acier à mouler Cr12 |
| Type de coupe |
Avec dispositif de post-coupe |
| Système de contrôle électrique |
Mitsubishi PLC, transducteur et écran tactile |
| Tables de support |
2 jeux |
| Taille de la machine principale |
Environ 16 x 1,6 x 1,6 mètres |
| Poids de l'équipement |
Environ 16 tonnes |
Processus de travail

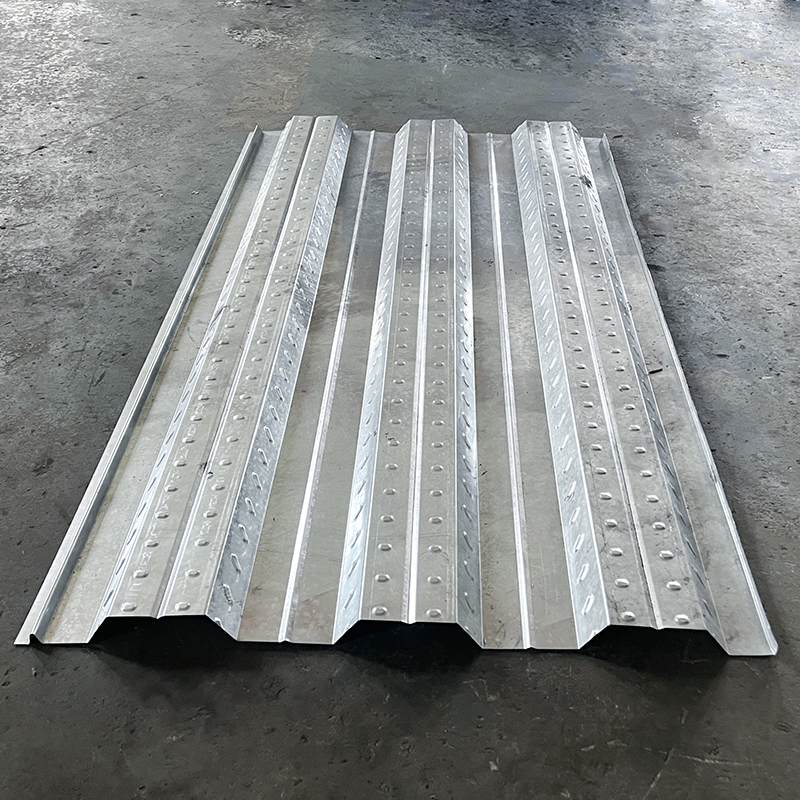

Déroulage---Guidage de la tôle---Profilage---Coupe---Planchers finis sur tables

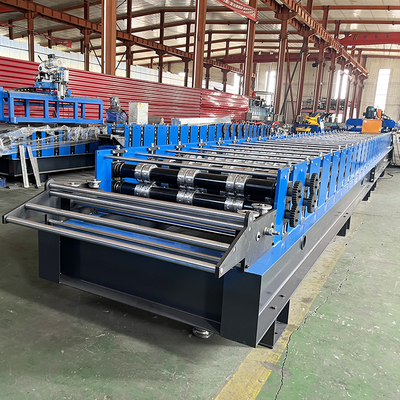

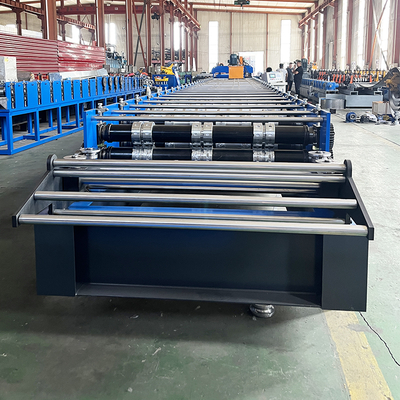

PROFILEUSE
(1) Épaisseur du matériau : 0,8-1,2 mm
(2) Rouleaux : 26 groupes
(3) Matériau des rouleaux : acier 45# poli et revêtu de chrome HRC55-60°
(4) Matériau de l'arbre : acier de haute qualité n° 45 après traitement
(5) Diamètre de l'arbre : 90 mm
(6) Épaisseur du panneau du cadre : 20 mm
(7) Cadre inférieur : acier en H 35#
(8) Puissance du moteur : 2*11kw
(9) Type d'entraînement : chaîne 2.0＂
(10) Vitesse : 8-12 m/min
DISPOSITIF DE COUPURE
(1) Matériau du module de coupe : acier Cr12 après traitement
(2) Dureté pour le traitement thermique : HRC55 – 60°
(3) Type de coupe : Hydraulique, coupe automatique
(4) Puissance : 4kw
SYSTÈME DE CONTRÔLE ÉLECTRONIQUE
(1) Type : Système de contrôle de fréquence PLC avec écran tactile
(2) Marque PLC : Delta
(3) Erreur de longueur : ±2 mm
(4) Langue : anglais et chinois
(5) Tension : 380v/50HZ, 3 phases
(cela dépend des exigences du client)
STATION DE POMPAGE HYDRAULIQUE
(1) Puissance du moteur : 4 kw
(2) Type d'huile : huile hydraulique 46#
(3) Marque de la pompe : marque chinoise
(4) Ventilateur de refroidissement
Installation et formation :
① Si les acheteurs visitent notre usine et vérifient la machine, nous vous apprendrons comment installer et utiliser la machine, et formerons également vos travailleurs/techniciens en face à face.
② Sans visite, nous vous enverrons un manuel d'utilisation et une vidéo pour vous apprendre à installer et à utiliser.
③ Si l'acheteur a besoin que notre technicien se rende dans votre usine locale, veuillez organiser les billets aller-retour, la nourriture et l'hôtel et le salaire quotidien de 200 USD, les frais de visa et les éléments nécessaires.
