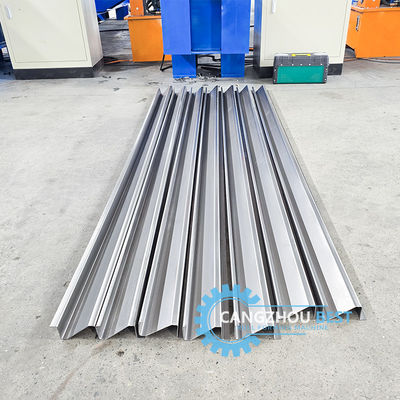

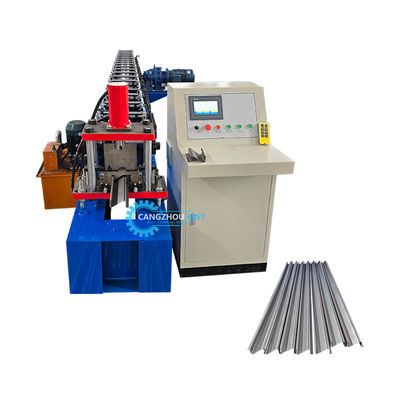

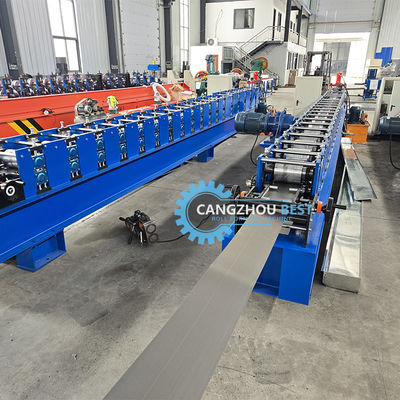

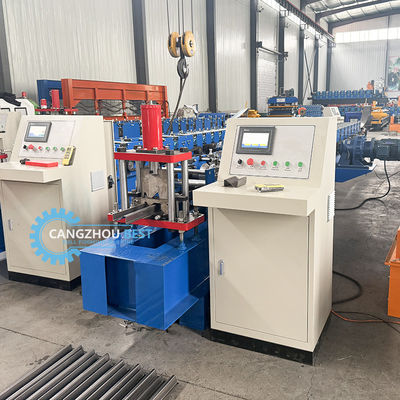

Système vertical personnalisé pour la machine de formage de rouleaux de pièces de contact en forme de Z

Système vertical Custozimed machine de formage de rouleaux de pièces de contact en forme de Z

Flux de travail
Décoiler -- -- alimentation -- -- forme de rouleaux -- -- coupe -- table de sortie

Composant de la machine

1. Décoiler
(1) Largeur maximale: 500 mm
(2) Diamètre intérieur: 450 mm
(3) Diamètre extérieur: 1500 mm
(4) Capacité de chargement maximale: 3000 kgs

2. Machine à former des rouleaux
(1) Épaisseur du matériau: 1,2-2,0 mm PPGI et GI

(2) Nombre de stations à rouleaux: 18 groupes
(3) Matériau pour rouleaux: acier Cr 12 poli et recouvert de chrome HRC58-62°
(4) Matériau pour l'arbre: acier de haute qualité 45* poli et recouvert de chrome HRC58-62°

(5) Diamètre de l'arbre: 80 mm

(6) Panneau de cadre: 20 mm

(7) Cadre inférieur:soudure de tubes en acier
(8) Puissance du moteur:7.5 kW

(9)Type de moteur: chaîne

(10) Vitesse: 8 à 12 m/min

3 Appareil de coupure

(1)Matériau pour la découpe modulaire: acier CR12 après traitement

(2) Dureté au traitement thermique: HRC58 62°

(3) Type de coupe: coupeuse volante, coupeuse sans arrêt

(4)Moteur pour support hydraulique: 3 kW

4.Boîte de contrôle PLC
(1) Type: Système de commande de fréquence PLC avec écran tactile
(2) Marque du PLC: Delta

(3) Marque du codeur: Omron

(4)Erreur de longueur: ±2 mm

(5)Langues: anglais et chinois

(6)Tension: 380v/50HZ, trois phases

(cela dépend des exigences du client)

5.Pompes hydrauliquesStation de métro
(1) Type d'huile: 46# huile hydraulique
(2) Marque de pompe: marque chinoise

(3)Ventilateur de refroidissement

6. TABLE de soutien à la production

(1) Aucun type de puissance
(2) Longueur: 2 m
