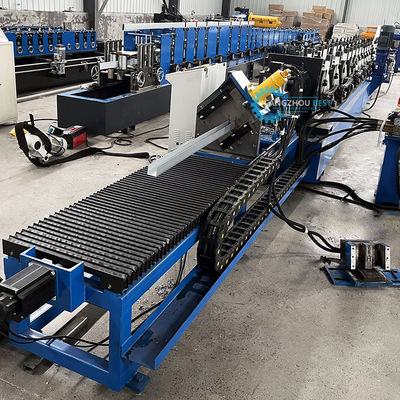

Machine de formage de rouleaux de panneaux de plafond en plaques de plâtre C U G à trois profils et tailles multiples

Machine de formage de profilés de plafond en plaques de plâtre à trois profils C U G de plusieurs tailles

Composants et spécifications de la machine

Dérouleur électrique de 3 tonnes

1. Poids maximal : 2 tonnes
2. Diamètre intérieur de la bobine : 460-560 mm
3. Plaque d'acier et poutre en C soudées
4. Fonction : Le dérouleur est utilisé pour maintenir et dérouler les bobines. Ce dérouleur manuel n'est pas motorisé. Vous devez ajuster manuellement le mandrin du dérouleur pour tendre la bobine

Dispositif d'alimentation et de guidage de la machine à montants et rails

1. Plage de largeur : 200-300 mm
2. Type d'alimentation : Alimentation manuelle
3. Type de guidage : Réglage manuel
4. Fonction de guidage : Éviter la déviation du matériau

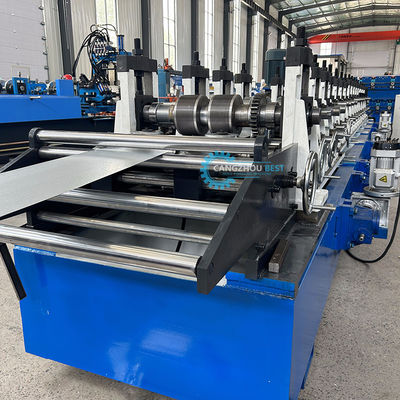

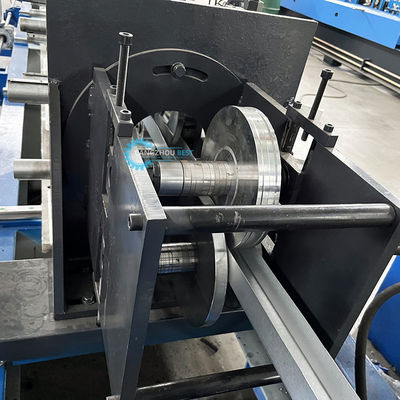

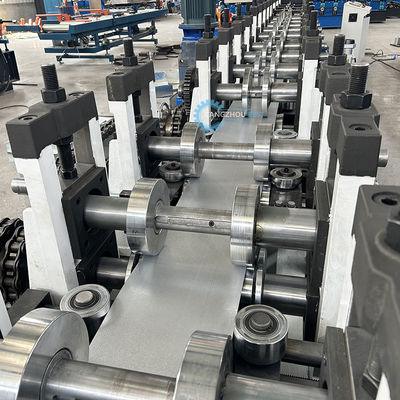

Machine de formage de profilés de montants et rails métalliques

1. Structure de la machine : La base principale utilise une poutre en C soudée, assemble le moteur d'entraînement à l'intérieur de la machine, la structure du laminoir utilise une plaque entière soudée, le bloc de palier inférieur s'assemble directement dans la plaque d'acier, ce qui est identique à la conception taïwanaise
2. Vitesse de formage : 12-15 m/min
3. Tension et fréquence de la machine : 415 V, 50 Hz, triphasé
4. Matériau des rouleaux : GCR15, usinage CNC, HRC58-62, chromé 0,05 mm d'épaisseur
5. Étapes de formage : 18
6. Matériau de l'arbre : ASTM1045, processus de tournage et polissage du diamètre extérieur
7. Diamètre de l'arbre : 60 mm
8. Matériau des entretoises : ASTM1045, épaisseur de paroi : 8 mm, chromé et traitement de dureté.
9. Moteur d'entraînement : Marque chinoise Guomao, 5,5 KW
10. Transmission : Par engrenages
11. Panneau latéral de la machine : 18 mm

Dispositif de coupe hydraulique

1. Type de coupe : Coupe hydraulique, la partie formage de profilés s'arrête lors de la coupe
2. Puissance du moteur hydraulique : 4 KW
3. Pression de service hydraulique : 12-16 Mpa
4. Matériau de la lame de coupe : Cr12 avec traitement thermique
5. Mesure de la longueur : Mesure de la longueur par encodeur automatique (marque Omron)
6. Tolérance de longueur : ±1,0 mm

Système contrôlé pour la machine à montants et rails métalliques

1. Langue du système d'exploitation : Anglais et chinois (Si vous avez besoin d'une autre langue, nous vous enverrons les instructions en version anglaise, et vous traduirez les instructions dans la langue que vous utilisez. Ensuite, nous configurerons les instructions dans votre langue pour vous.)
2. Tension et fréquence : 415 V, 50 Hz, triphasé
3. Panneau de commande : Écran tactile avec interrupteur de type bouton
4. Unité de longueur : Millimètre (commuté sur le panneau de commande)
5. Marque PLC : Panasonic
6. Marque du convertisseur de fréquence : Yaskawa
7. Marque de l'encodeur : Omron
8. Marque de l'écran tactile : MCSG
9. Nous adoptons une prise aviation pour faciliter le raccordement des fils par les clients.
10. Vous pouvez définir la longueur et la quantité de coupe sur l'écran tactile. La machine s'arrêtera automatiquement une fois le programme de coupe terminé.
