Machine de formage de rouleaux de haute qualité YX1000 pour le marché turc
Principales caractéristiques
Les feuilles de pont produites par cette machine de formage de revêtement de sol de pont ont une haute résistance à la grande vague.mais aussi économise l'investissement. Les panneaux de plancher de pont sont utilisés pour les panneaux de surface de bâtiments élevés, il a tellement de bons avantages, tels que la vague élevée, haute résistance, haute atuomation, faible coût.
Flux de travail
Décodage
Paramètres techniques
(1) 5T Décapteur manuel
- Largeur de l'alimentation: 1250 mm
- Capacité: 5 tonnes
- Le diamètre entre les deux: 500 à 590 mm
- Diamètre de sortie maximum: 1500 mm
- Mode d'expansion et de combat: expansion et combat internes par manuel
- Mode d'alimentation: manuel
- Couleur: bleu

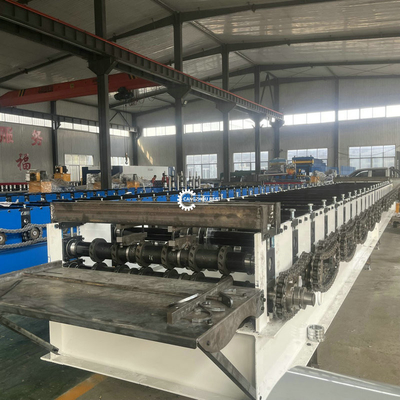

(2) Machine principale de formage de rouleaux

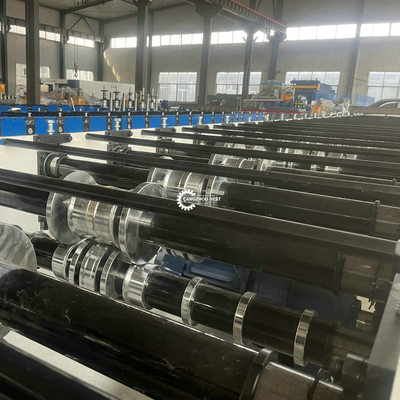

- Matériau du rouleau: 45# Surface en acier chromée à dureté
- Diamètre de l'arbre: 85 mm Matériau: 45# acier
- Chaîne: chaîne double de 1,0 pouces
- Toutes les pièces entraînées seront couvertes d'un couvercle protecteur
(3) Structure de la machine
- Cadre principal par soudage à la poutre 350H
- Structure de la machine: panneau mural

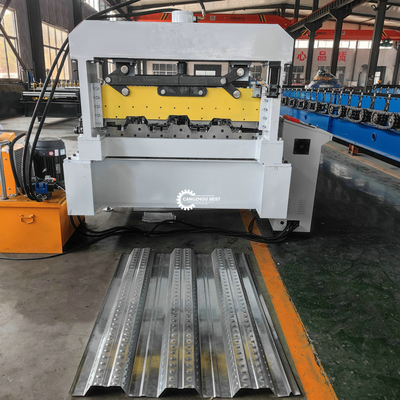

(4) Système de coupe hydraulique
- Coupe après moulage: couper la feuille après moulage au rouleau à la longueur requise
- Utilise deux cylindres hydrauliques pour fonctionner.
- Matériau de la lame:Cr12, dureté 58-62 HRC
- puissance de coupe par hydraulique,5.5 kW
- Pression de travail réglable à 16 MPa
- Mesure de la longueur: Mesure automatique de la longueur du codeur
- Tolérance de longueur: +/- 1,5 mm pour chaque produit final

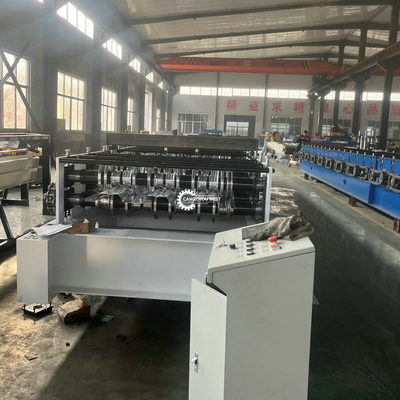

(5) Armoire de commande par ordinateur
- Réglage programmable de la longueur et de la quantité du profilé
- Langue du système d'exploitation: anglais et chinois
- Voltage, fréquence, phase: 380V, 50 Hz, 3 phases
- L'ordinateur est utilisé pour contrôler la longueur et la quantité.
- L'inexactitude de la longueur peut être facilement corrigée.
- Panneau de commande: interrupteur à bouton et écran tactile
- Unité de longueur: millimètre
- Marque de PLC: Panasonic
- Transducteur: Yaskawa
- Écran tactile: MCGS
(6) Système hydraulique
- Puissance hydraulique: 5,5 kW
- Pression de travail réglable à 16 MPa
- Valve électromagnétique: 1 groupe
- Huile hydraulique: 46# huile hydraulique
- Nombre: 1
Avantage concurrentiel
1. sécurité des opérations
2. belle apparence, haute qualité
3. prix raisonnable
4. Certification CE
5. Haute résistance
Flux de travail
Décoiling --- plaque de plâtre --- laminage --- coupe de feuille --- feuilles de plancher finies sur les tables
Spécifications techniques
| Je ne veux pas. |
point |
Paramètres (tout dépend de notre conception finale) |
| 1 |
Matière première appropriée |
Le type |
Coils de bandes en acier galvanisé et galvalume, GI, GL |
| Résistance au rendement |
235 MPa (ou autre acier à haute résistance) |
| Épaisseur ((mm) |
0.8-1.2 |
| largeur ((mm) |
Selon la conception finale |
| 2 |
Capacité du découler |
5 ou 10 tonnes |
| 3 |
Remplacement de l'appareil par un autre appareil |
Environ 6 mètres/min |
| 4 |
Puissance du moteur principal ((KW) |
11 kW x 2 |
| 5 |
Puissance hydraulique ((KW) |
5.5 kW |
| 6 |
Formation de groupes de rouleaux |
Environ 33 groupes |
| 7 |
matières premières de rouleaux ondulés |
Acier de haute qualité n°45 revêtu de chrome dur |
| 8 |
matières premières de lames de coupe |
Acier moulé au Cr12 avec traitement d'éteinte |
| 9 |
système de contrôle |
Mitsubishi PLC et convertisseur et écran tactile |
| 10 |
Voltage industriel approprié |
Pour les véhicules à moteur électrique |
| 11 |
Dimensions de la machine (L*W*H) |
16 x 1,6 x 1,6 mètres |
| 12 |
Poids de la machine |
Environ 16 tonnes
|
Questions fréquentes
1Une machine ne peut produire qu'une seule taille?
Pas exactement, ça dépend du profil que le client veut produire.
2Vous avez un service après-vente?
Oui, nous sommes heureux de vous donner des conseils et nous avons également des techniciens qualifiés disponibles pour entretenir la machine à l'étranger à l'atelier des clients si nécessaire.
3Vous êtes une société commerciale ou une usine?
Nous sommes fabricants, et nous exportons notre machine par nous-mêmes.
4- Combien de temps la machine pourrait être faite?
Normalement, une machine de formage de rouleaux de haute précision pourrait être fabriquée en 40 jours ouvrables. Si vous avez besoin de machines en urgence, nous pouvons le faire pour vous en moins d'un mois.
5Vous fournissez des produits sur mesure?
Bien sûr, nous pouvons concevoir la machine selon les exigences et le dessin de profil que vous fournissez.
6On peut visiter votre usine?
Bien sûr, bienvenue dans notre usine à tout moment.
7Comment visiter votre usine?
En train à grande vitesse de Shanghai à Wuxi Est ( gare de Wuxi Dong), une demi-heure.
8- Quelle est la période de garantie?
La période de garantie est de 12 mois, à compter de la date de l'installation réussie et de la mise en service des équipements sur le site d'installation de l'acheteur.
9- On peut organiser l'expédition?
Oui, bien sûr, nous pouvons organiser l'expédition pour nos clients et fournir un service porte à porte.
