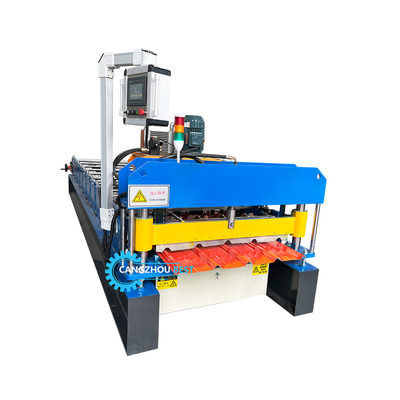

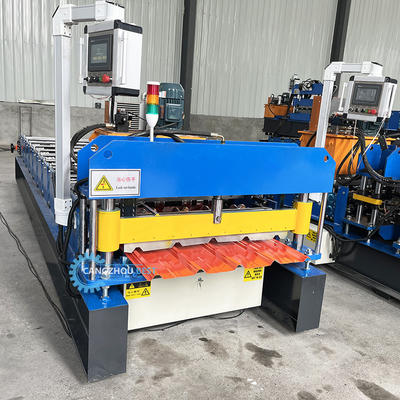

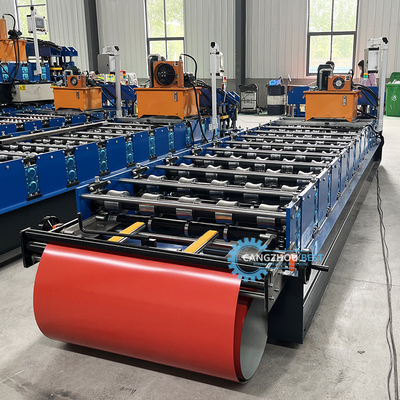

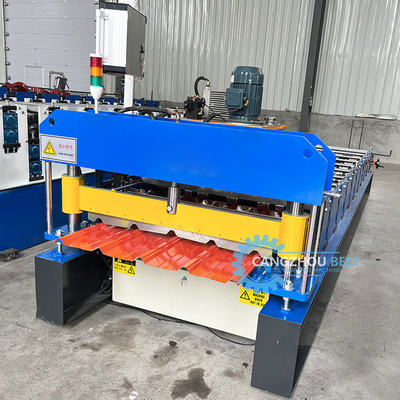

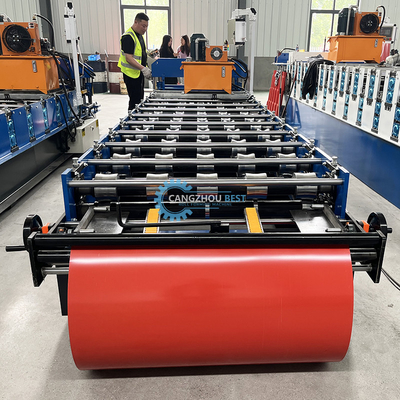

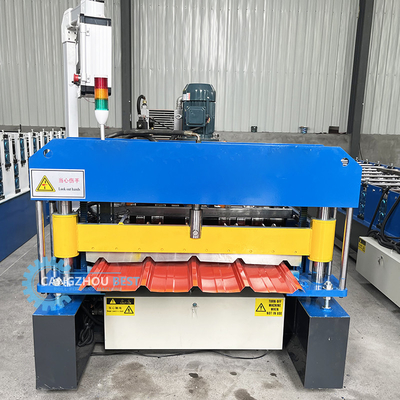

Machine de formage de tôles de toiture à rouleaux IBR à profil de 900 mm pour le bâtiment
Une brève introduction
La feuille de toiture fabriquée par notre machine de formage de rouleaux de toiture à couche unique pour panneau de toiture ont une belle apparence et une couleur vive.
Ils sont largement utilisés dans les jardins, les usines, les stations balnéaires, les hôtels, les salles d'exposition, les lieux de vacances,
Des architectures anciennes et des villas modernes.
Flux de travail de la tôle de toiture en métal ondulée en tôle de fer en rouleau formant machine de fabrication,ligne de galvanisation à froid
Décoiling de la feuille-feuille de guidage-Roll formant-mesure de longueur-couper le panneau-Panneaux au support
Détails techniques
Les spécifications d'une fiche
| 1 |
Type de bobine |
IGP IGP |
| 2 |
Largeur |
12000 mm /1220 mm |
| 3 |
Épaisseur |
0.3-0.8 mm |
| 4 |
Stress de rendement |
Q235 |
| 5 |
Efficace |
914 mm/1000 mm |
B. PourDétails des composants
| 1 |
MAteriale de la feuille d'entrée |
Gacier alvanisé/ acier coloré |
| 2 |
Largeur effective |
840/1050 mm |
| 3 |
Largeur d'alimentation |
1000/1250 mm |
| 4 |
CSystème de contrôle |
Système de commande PLC avec onduleur (marque Delta) |
| 5 |
Diamètre de l'arbre |
70 mm |
| 6 |
Mépaisseur de l'artère |
0.2-0.8 mm |
| 7 |
Puissance du moteur |
3 kW |
| 8 |
Puissance de la pompe |
3 kW |
| 9 |
Vitesse de fonctionnement |
10 à 14 m/min |
| 10 |
Matériau des couteaux à couper |
Cr12 |
| 11 |
Matériau du rouleau |
acier 45#avec chrome |
| 12 |
Cadre principal |
Acier à 300 H |
| 13 |
Voltage |
380v à trois phases 50hz |
| 14 |
Le poids |
Environ 3 T |
| 15 |
Taille |
6.0m × 1,5m × 1,5m |
| 16 |
Étape de formation |
13étapes |
C. Composants électriques
| Le pouvoir approprié |
380V, 50 Hz, 3 phases ou selon vos besoins. |
| Écran |
Écran tactile de 7 pouces, facile à utiliser. |
| PLC |
Delta DVP 14ES |
|
bien adaptés à diverses conditions, telles que l'humidité,
une perturbation électromagnétique.
|
| Convertisseur de fréquence |
Delta VFD-M. Il a l'avantage de ralentir avant de couper,
pour assurer la précision de la longueur (± 1 mm,
beaucoup mieux que la norme industrielle ± 3 mm).
|
|
Longueur
Appareil de mesure
|
Omron, fabriqué au Japon. |
| Il est doté d'une grande précision et stabilité. |
|
Je ne veux pas.
|
Nom
|
Unité
|
Quantité utilisée
|
|
1
|
Décoiler manuel
|
ensemble
|
1
|
|
2
|
Machine de formage principale
|
ensemble
|
1
|
|
3
|
Système de commande PLC
|
Réglage
|
1
|
|
4
|
Station de pompage hydraulique
|
ensemble
|
1
|
|
5
|
après coupure
|
ensemble
|
1
|
|
6
|
moteur électrique
|
ensemble
|
1
|
|
7
|
Tableau de sortie
|
ensemble
|
1
|
Notre service
1Délai de paiement: 30% payé par T/T comme acompte, le reste 70% après inspection par l'acheteur dans l'usine du vendeur avant livraison.Nous allons inspecter la machine et informer l'acheteur, l'acheteur envoie une personne pour inspecter les marchandises, puis verser le paiement complet avant expédition.
2Délai de livraison: Nous garantissons que l' équipement sera prêt à être expédié dans les 30 jours ouvrables après réception du dépôt.
3.Service après-vente: Nous pourrions envoyer un technicien à votre pays pour installer la machine si vous avez besoin. L'acheteur doit payer pour tous les coûts, y compris: visa, billets aller-retour, hébergement,salaire de 100 à 120 USD par jour.
4.Garantie: 18 mois
Pendant la garantie, les pièces remplaçables sont gratuites, mais les acheteurs doivent payer le fret. Nous vous fournirons également un manuel d'instructions pour vous montrer comment utiliser les machines.
Emballage:
1*40 conteneur GP; machine principale nue et fixée avec un fil de fer dans le conteneur.
2. les rouleaux ont été peints à l' huile et emballés avec du plastique.
3Les appareils électriques doivent être emballés avec une boîte en bois.
4Tous les composants fixés par fil d' acier avec conteneur.
Caractéristique de la machine:
1. Formage précis
2Un support de formage hautement solide garantit la qualité uniforme des produitsProduit
3. L'opération réduit automatiquement la tolérance de la longueur de coupe
4.Machines avec: Tire le couteau.Je suis désolé.peut faire la dernière planche sans coupe manuelleet l'embrayage,TchapeauJe peux contrôler la plaque d'immatriculation.
Autres produits
machine à carreaux de toit, machine à double couche, machine à garde-corps pour autoroutes, machine à c z purlin, machine à couvertures de plafond, machine à tubes d'eau, machine à capuche de crête, machine à gouttière d'eau,machine à porte à volets à voletsLa machine à câbles, la machine à rails, la machine à portes, la machine à plateaux, la machine à panneaux sandwich.
Quelle est votre préoccupation pour la machine de formage de rouleaux?
Q: Pouvez-vous personnaliser la machine de votre entreprise?
R: Bien sûr, nous pouvons fabriquer la machine selon votre demande de taille personnalisée.
Q: Quelle est la qualité? Y a-t-il un département lié au contrôle de qualité?
R: Toutes les matières premières que nous utilisons sont de qualité contrôlée.Le service de contrôle qualité est responsable de la qualité de chaque processus
Q: Et le service après-vente?
R: TM est en ligne 24 heures sur 24, et vous pouvez également les contacter par e-mail, Skype, MSN, whatsapp. et bien d'autres. Garantie de deux ans et remplacement de pièces.
