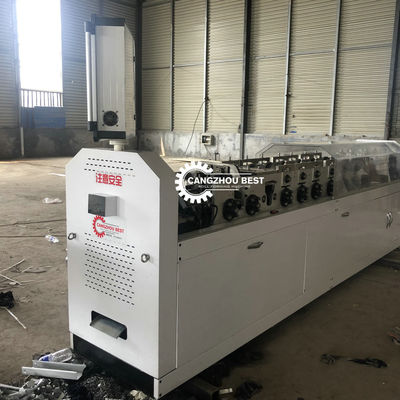

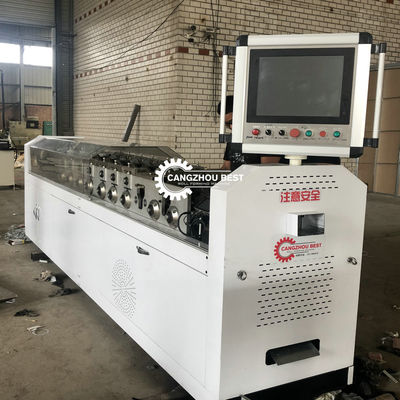

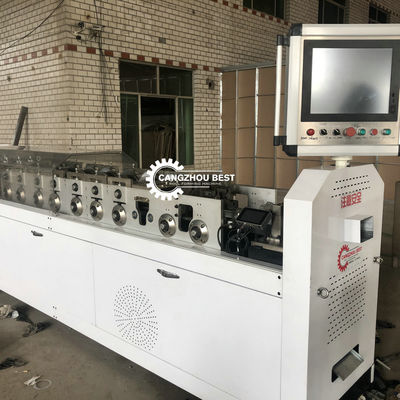

C89 140 Machine de formage de rouleaux en acier de calibre léger Villa CAD
1.Principales spécifications:
Taille 89*41 mm
Épaisseur 0,6-1,2 mm ((G300-G550 bobines galvanisées et aluzinc)
Largeur d'alimentation 182 mm
Vitesse de production standard de 300 à 700 m/h
Vitesse maximale de production 1500 m/h
Moteur principal 7,5 kW
Fournisseur d'alimentation 380V 50Hz 3 phases ou selon votre demande
Station hydraulique 5,5 kW
Capacité du réservoir hydraulique: 100 litres
Refroidissement hydraulique: refroidissement par ventilateur
Pression hydraulique: équipement informatique
Cadre et matrices de perçage: trou de vis, chameau, ouverture de fente, coupure de bride, trou de tuyau, suspension, coupe
Tolérance: +- 0,5 mm
Imprimante à jet d'encre: EC-JET
Taille de la machine: 4900*1000*1500 mm
Poids: 5 000 kg
Couleur: selon votre demande
Décolier: de 2 tonnes, décolier automatique
Le logiciel de conception de maison VERTEX BD
1La structure des murs, du sol et du toit est produite automatiquement, ce qui permet d'économiser du temps de conception.
2.Forgeage 3D automatique, assurez-vous de 100% de précision.
3Avec la fonction de projet d'analyse, le logiciel peut calculer la capacité de roulement.
4.Créer une carte 3D de travail de cadre et une vue de décoration 3D.
5.L'ensemble du cadre du bâtiment peut être résolu à un dessin d'unité indépendant.
6- Calculer la facture de matériel, y compris l'acier nécessaire, les plaques, le matériau d'isolation thermique, les portes et fenêtres, les vis et les
autre matériau correspondant.
7Créer les données traitées, y compris la pièce de travail marquée, en accrochage à l'équipement.
8- frais de maintenance et de formation des logiciels.
9Les frais d'entretien et de support sont de 2200.00 USD/an. Il s'agit de la mise à jour du logiciel et de l'option.
Description de l'équipement
1) découler automatique à tête unique verticale: 1 jeu
a.Utilisation d'une conception de serrage à la main, ID de bobine:460 mm-520 mm, bobine OD:1400 mm, Chargement:2000 kg
b.Décodage automatique par conversion de fréquence
c. Puissance:2.2 kW
2) cadre: en utilisant la soudure des plaques d'acier, le recuit global au traitement de contrainte, pour assurer une utilisation à long terme sans déformation; et
Traitement par centre d'usinage CNC pour assurer la précision dimensionnelle.
3) Arc: l'arc principal est une structure de boîte, la boîte est un centre d'usinage CNC, l'arc auxiliaire est une structure indépendante.
4) Moule de laminage: acier à trituration Cr12mov, après durcissement sous vide HRC60-62 ° pour affiner le trou et l'extrémité de la face, tour CNC
finition de la surface du rouleau.
5) Axe principal: matériau pour l'acier à outils 40Cr, traitement thermique de l'éteinture et du trempage, finition de broyage extérieur
6) Système d'entraînement: Servo-moteur et réducteur de liaison, entre la roue avec précision d'immersion d'huile d'engrenage à dents dures
s'assurer que l'usage est prolongé sans usure.
7) Système hydraulique
a. Structure de stockage de l'énergie, économie d'énergie et protection de l'environnement
b. Composants hydrauliques: Allemagne Produits Bosch Rexroth
8) Moule à perforer
Matériel du modèle de matériau sont utilisés acier outil S45C, insertion de moule avec D2 ou SKD11 acier de haute qualité, pièces de moule avec le riz du Japon
produits.
Parties électriques
un régulateur de mouvement et un PLC originaux importés
b. Composants à basse tension de marque internationale de première classe
10) Imprimante à jet d'encre CNC
a.Configuration d'une imprimante à jet d'encre électronique à base de solvants de haute qualité de qualité industrielle, écriture d'impression claire et solide, facile à
installer
b.Incres à base de solvants communs, faciles à acheter et peu coûteuses à utiliser
c.Impressions automatiques générées automatiquement par le logiciel de conception, sans intervention humaine
Le système de contrôle de la production du fabricant de Frame Mac LGS peut ajouter toute information supplémentaire, telle que le nom de la société, le logo, les sites Web, etc.
Je vous en prie.
2.Machines comprenant:
|
|
|
|
|
|
|
|
|
|
|
|
Machine de formage principale
|
|
|
|
|
|
|
|
|
|
Station de pompage hydraulique
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.Imprimante à jet d'encre
1L'écriture imprimée est claire et solide et l'imprimante est facile à utiliser.
2L'impression est générée automatiquement par le logiciel de conception, sans intervention humaine
3Avec notre système, le client peut ajouter des informations supplémentaires, telles que le nom de l'entreprise, le logo, les sites Web, etc.
4.Le paquet standard contient:
Le paquet standard contient:
1) Conception architecturale
*Des dessins architecturaux complets
* navigateur 3D avec meubles et accessoires
*Outils pour créer des modèles présentables (par exemple, façade, couvertures, garnitures de fenêtres et de portes, gouttières...)
2) Modélisation 3D et rédaction 2D
3) Interfaces DWG, DXF, 3DS, IGES et SAT
4) Outils d'archivage
5) Rendu ouvert GL
6) Base de données de matériaux
7) Panneaux de paroi, de sol et de toit et grilles de toit
* Dessins automatiques du panneau
* dessins de la structure automatique du treillis
* dessins automatiques de la disposition des poutres et des poutres
8) Liste des matériaux, liste de coupe
9) Soutien et entretien de la première année
Modules complémentaires:
- L'interface XML NC standard de Vertex
- Module de conception des poutres verticales (normes AS/NZS)
- Export de fichiers 3D vers le PDF
5- Je fais mes bagages.
- 1. nu, avec un tissu étanche et du bois de charpente. Système de commande informatique importé emballé avec un tissu étanche et un carton.
- 2.Cette ligne de production est entretenue gratuitement pendant 18 mois.Lorsque la machine est utilisée en Chine,nous installerons et déboguerons la machine gratuitement.Nous enverrons le technicien professionnel pour le débogageLes acheteurs devraient prendre en charge tous les frais des techniciens qui voyagent à l'étranger.
- 3.Toutes les pièces de la machine de formage en rouleau sont libres de maintenir toute la vie, si dans 18 mois notre société supporte le coût pour échangé la partie cassée comme le coût des nouvelles pièces et le coût express,si plus de 18 moisNous sommes également libres de maintenir les pièces cassées mais pour envoyer les nouvelles pièces, l'acheteur doit supporter le coût express.
- 4.Quand expédier la machine de formage de rouleau,Nous vous enverrons également un ensemble de CD et de spécifications ((chinois et anglais) avec la machine,ils peuvent vous apprendre à utiliser les machines.
Nous pouvons concevoir selon vos différentes exigences, s'il vous plaît laissez-moi savoir:
Les États membresQuel est le profil final et le type que vous voulez précisément droduce?
(2) LesQuel type de décoiler préférez-vous, manuel ou entièrement automatique?
(3) Les produitsMatériau approprié, acier ou aluminium, largeur et épaisseur de bobine.
Et puis, nous vous offrirons le meilleur prix avec les meilleurs produits et service pour vous! n'hésitez pas, contactez-nous!
Pourquoi nous avoir choisis?
| *Nous fournissonsTout le support technique, comme les ingénieurs, les dessins et le manuel d'instructions. |
| * Nousenvoyer un ou plusieurs ingénieurs au client pour installer et régler toutes les machines |
| * AcheteurNous pouvons également envoyer des travailleurs à notre atelier pour apprendre à conduiremachine de formage de tuiles en acier à quille légère |
| *Offreservice de guide de formule et achat de matières premières de base. |
| * NousJe pourrais vous fournir un projet clé en main. |
| * NousAvoir une bonne réputation auprès de nos clients tant au pays qu'à l'étranger. |

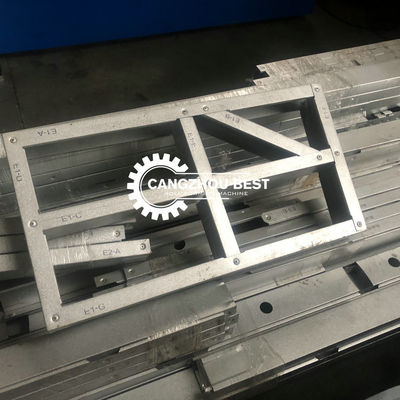

6. Photos: ((toute la structure de la maison est produite par une seule machine))
