5.5kw machine de formage de tuiles vitrées, machine de fabrication de tuiles de toit à grande vitesse

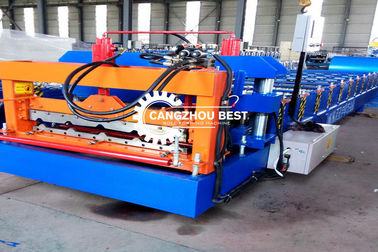

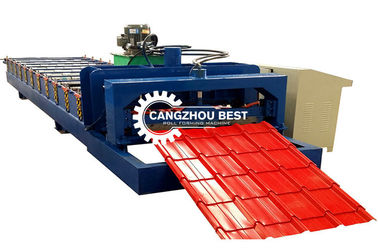

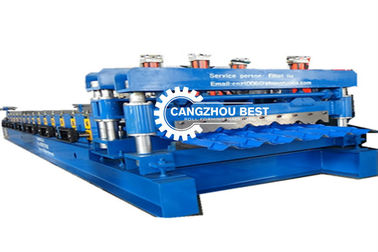

image de la machine
Un détail rapide
1.Approprié à la transformation: plaque d'acier de couleur
2Largeur de la plaque: 914 mm
3- Des rouleaux: 18 rangées
4.Dimensions: 9,4*1,55*1,91m
5.Puissance: 4+4kw
6.Épaisseur de la plaque:0.3-0.7 mm
7.Diamètre du rouleau: Φ70 mm
8Poids: environ 5 tonnes
9Voltage: 380 V 50 Hz en trois phases
10.Hydraulique: 40#
11.Précision de traitement: à moins de 1,00 mm
12Système de commande: commande PLC
Spécification
| Je ne veux pas. |
|
| 1 |
Le moteur de traction |
5.5 kw |
| 2 |
Matériel de la bobine |
feuille recouverte de couleur |
| 3 |
Poids de la machine |
4 tonnes |
| 4 |
Voltage |
380 V 50 Hz à trois phases |
| 5 |
Épaisseur de la feuille |
0.3 - 0,6 mm
|
1La pompe à huile ne peut pas démarrer, le manuel ne peut pas fonctionner:
(1) La ligne zéro n'est pas fixée. Le voltmètre montre plus de 200V normaux, et plus de 200V est une défaillance de la ligne zéro.
(2) Le bouton d'arrêt d'urgence est verrouillé.
2La pompe à huile peut être démarrée et ne peut pas être actionnée manuellement: le bouton manuel automatique n'est pas en position manuelle ou il est endommagé.
3Manuellement normal, mais pas automatique:
(1) La poignée automatique n'est pas en position automatique ou est endommagée.
(2) Le couteau n'est pas inversé à la limite supérieure ou aux limites supérieure et inférieure.
(3) Le moule n'est pas inversé à la limite supérieure ou aux limites supérieure et inférieure.
(4) Erreur de réglage des données.
4Le couteau monte et la pompe est bloquée.
(1) La limite supérieure est mal réglée ou l'interrupteur est endommagé. .
(2) K1 et K2 sont inversés.
(3) La soupape électromagnétique est coincée. Éteignez la pompe à huile et appuyez sur le couteau pour couper le couteau. Lorsque vous entendez le son de "clic", allumez la pompe et soulevez le couteau à la position limite supérieure.
5Le couteau continue de se déplacer vers le bas et maintient la pompe:
(1) Le réglage de la limite inférieure est incorrect ou l'interrupteur est endommagé.
(2) La soupape magnétique est coincée. Éteignez la pompe à huile et appuyez sur le couteau pour couper le couteau.
6Le moule monte et maintient la pompe à huile:
(1) La limite supérieure est mal réglée ou l'interrupteur est endommagé.
(2) K3 et K4 inversés.
(3) La soupape magnétique est coincée. Éteignez la pompe à huile et appuyez sur le type de levage et de pression respectivement.allumez la pompe pour soulever le moule à la position limite supérieure.
7Le moule continue à descendre et maintient la pompe:
(1) Le réglage de la limite inférieure est incorrect ou l'interrupteur est endommagé.
(2) K3 et K4 inversés.
(3) La soupape électromagnétique est coincée. Éteignez la pompe à huile et appuyez sur le bouton d'augmentation de pression. Lorsque vous entendez le son de "clic", allumez la pompe et levez le couteau à la position limite supérieure.
| Je ne veux pas. |
Paramètre principal de la machine de formage de rouleaux de tuiles vitrées |
| 1 |
Appareils pour le traitement |
Plaque d'acier de couleur |
| 2 |
Largeur de la plaque |
1250 mm |
| 3 |
Des rouleaux |
15 lignes |
| 4 |
Les dimensions |
8200*1550*1510 mm |
| 5 |
Le pouvoir |
4+4kw |
| 6 |
Matériau de laminage |
45# acier (surfaces chromées) |
| 6 |
Épaisseur de la plaque |
0.3-0.6 mm |
| 7 |
Productivité |
4 m/min |
| 8 |
Diamètre du rouleau |
Φ70 mm |
| 9 |
Voltage |
380 V 50 Hz à trois phases |
| 10 |
Matériau de la plaque de coupe |
Cr12 |
| 11 |
Pour l'hydraulique |
40# |
| 12 |
Précision de traitement |
Dans les limites de 1,00 mm |
| 13 |
Système de commande |
Commande par PLC
|
