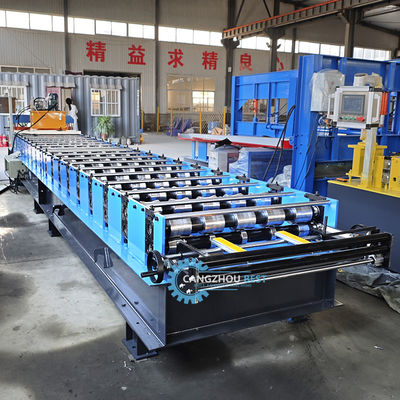

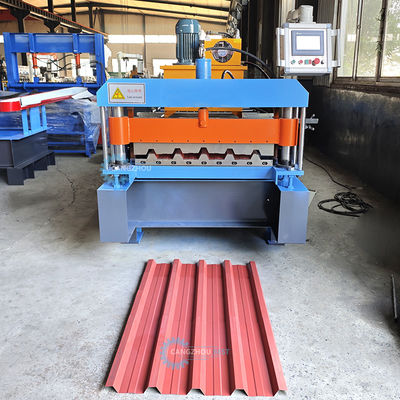

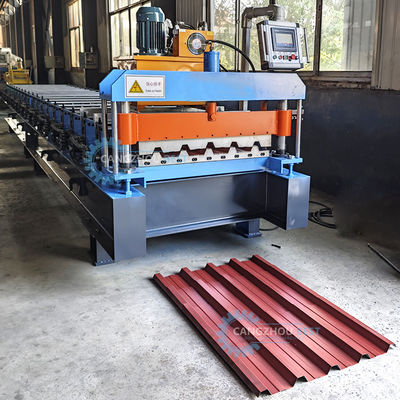

Machine de formage de rouleaux de tôles de toiture en acier de couleur de 0,8 mm pour la construction
1. Informations sur le produit :
La machine de formage de rouleaux de tôles de toiture en métal trapézoïdal est l'une des machines les plus populaires pour la fabrication de matériaux de construction en métal. Elle peut produire de nombreux types de tuiles/panneaux trapézoïdaux, comme les panneaux Ag ou les panneaux PBR/R, qui peuvent être largement utilisés dans de nombreuses scènes, comme les écoles, les gymnases, les entrepôts, etc.
2. Détails de la machine :
| La longueur totale de l'équipement |
Longueur 700 mm, largeur 1200 mm, hauteur 1200 mm |
| La puissance du moteur |
Moteur : 4 kW, station de pompage : 4 kW, tension de fonctionnement 380 V ou personnalisée |
| Vitesse de production |
10 à 18 m/min |
| Le mode de transmission |
Entraînement par chaîne de 1 pouce |
| Châssis |
Grand châssis : profilé en acier de section 350H |
| Arbre |
Axe à 16 rangées, diamètre 70 axes |
| L'épaisseur de la plaque |
14 mm |
| Ensemble de |
Finition de tuyau galvanisé, pulvérisation électrostatique |
| Matériau de la roue |
Acier 45# chromé dur |
| La partie de moulage |
Divisé en formage par rotation de roue de précision, l'effet de formage est bon, réduit la friction entre les roues et les matières premières, débogage pratique, rapide. |
| Système de contrôle numérique |
PLC Easy control king, écran à bouton-poussoir à lettres, compteur |
| Cisaillement |

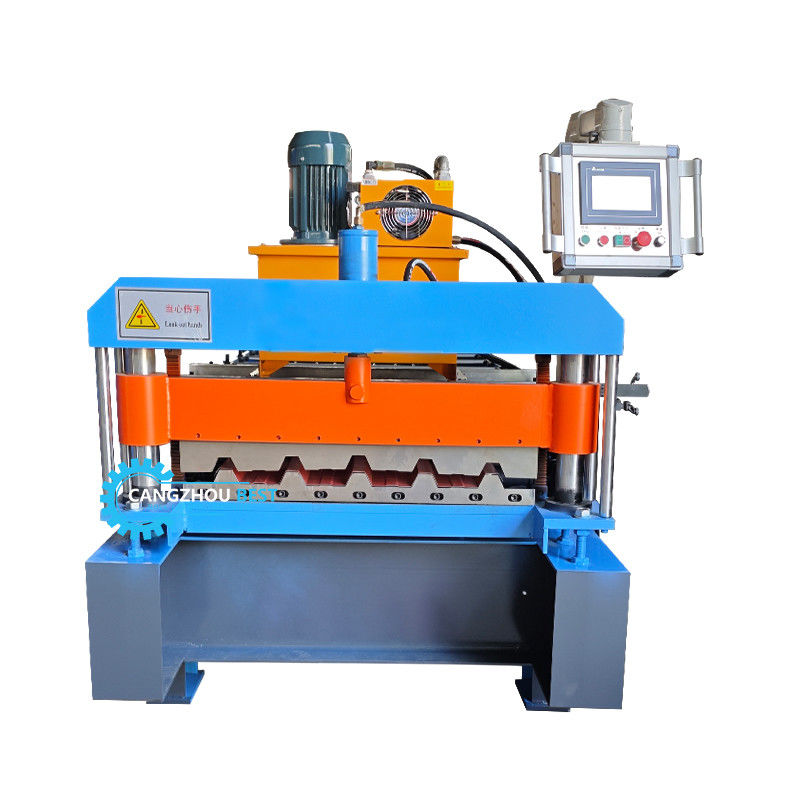

Châssis en fer soudé, cisaillement automatique par vérin hydraulique |
| L'épaisseur de la plaque |
0,3 -0,8 mm |
| Dans la plaque |
1220 mm |
| Accessoires |
Un manuel d'utilisation et un ensemble de râtelier d'alimentation |
| Période de garantie |
12 mois |
Dérouleur manuel
1) Type de travail : type passif
2) Structure : acier profilé soudé pour le châssis de base
3) Utilisation : Pour supporter la bobine et effectuer le déroulement
4) Capacité de chargement : 5 tonnes
5) Diamètre intérieur : 450-550 mm (réglage manuel)
6) Largeur de la bobine : 1250 mm
7) Système de freinage : frein manuel
Principaux paramètres de la machine de formage
Dispositif d'alimentation
Un ensemble de rouleaux de guidage
Plateforme soudée en tôle d'acier pour transporter la tôle et l'introduire dans le système de formage de rouleaux
La largeur d'alimentation est réglable avec les volants
Arbre de laminage
Matériau de l'arbre : ACIER 45#
Diamètre de l'arbre : 75 mm
Traitement de trempe pour éviter la déformation et améliorer la dureté
Rouleau
Matériau de l'arbre :Acier 45#
Traitement chromé, améliore la dureté et prévient l'abrasion, anti-corrosion, augmente la durée de vie

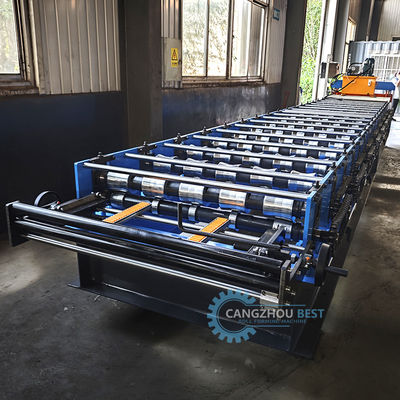

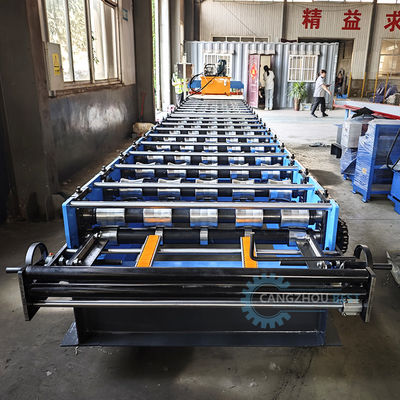

Station de laminage : 16 stations de laminage
Vitesse de travail : 0-12 m/min {4 pièces par minute (3 m par pièce)}
Structure de la machine : structure soudée en tôle d'acier
Châssis de base de la machine : acier H 50# soudé
Puissance de travail : 5,5 kw
Entretoise de laminage : traitement antirouille
Tige de traction : traitement antirouille
Transmission
Par chaînes avec couvercle
Remarque : veuillez remplir le lubrifiant au cas où les chaînes deviendraient sèches
Système de contrôle PLC
Marque de fréquence : Delta (original)
Marque PLC : Delta (original)
Marque de fréquence : Delta (original)
Type d'écran : Écran tactile, dispose également de boutons sur le panneau
Langue de l'écran : anglais/chinois
Commande de coupe : Oui
Configuration de la longueur du profil : Oui
Programme de quantité par lot : Oui
Partie électrique basse pression : marque Schneider
Encodeur : marque Omron
Table de réception du produit
Longueur : 3 mètres
Largeur : 1,25 mètre
Matériau : Tube carré soudé
4. Processus de production de la machine
Confirmation du dessin
Après avoir confirmé le profil final avec le client, l'équipe de 12 ingénieurs a élaboré des dessins CAO détaillés et exploitables des pièces ; après 5 relectures, le responsable de la production a organisé le matériel pour toutes les pièces de la machine.
Démarrage de la production
Notre entreprise possède 12 ensembles de machines de tournage grossier, 20 ensembles de machines de tournage de précision et 30 ensembles de machines de découpe, toutes les pièces de la machine commencent à être fabriquées.
Inspection du produit
Notre entreprise possède 3 ensembles de machines de test de dureté et 4 ensembles de machines de test de chrome d'épaisseur de surface.
Rouleau et arbre : Notre équipe d'inspection teste 90 % des roues et des arbres, confirme que toutes les dimensions des pièces sont précises et que les performances sont bonnes après le traitement. Notre équipe d'inspection teste toute la surface des rouleaux, confirme que toute la peinture de surface des pièces est supérieure à 5 um.
Châssis principal et plaque intermédiaire : Notre équipe d'inspection teste la précision de la découpe du châssis principal et de la plaque.
Assemblage de la machine
5 travailleurs assemblent et soudent un châssis de corps de machine en trois jours.
Peinture de la machine
Le mastic assure une surface lisse des pièces soudées, et la peinture respectueuse de l'environnement assure la protection du corps et de l'environnement des travailleurs.
Test d'utilisation manuelle de la machine
Confirmer la tolérance de la tôle de sortie à moins de 2 mm.
Production de coupe
Selon la tôle finalement fabriquée, confirmer le profil précis de la lame, le couteau de coupe en acier Cr12 MOV est fini par découpe laser.
Stockage
Pour protéger la surface de la machine propre et sans dommage, nous peignons à nouveau et emballons avec le film.
Pourquoi nous choisir ?
1. Notre entreprise possède une équipe de conception professionnelle, nous pouvons concevoir différents profils en fonction des demandes du client.
| 2. Nous concevons et fabriquons des machines en utilisant une technologie standard avancée. Nous avons un contrôle strict sur la qualité des machines, notre principe est de « ne jamais laisser une machine non qualifiée quitter notre usine ». |
| 3. Nos machines sont contrôlées par ordinateur, affichage PLC, fonctionnement simple, fonctionnement stable et fiable, durable et sans entretien. |
| 4. Nos machines peuvent utiliser des tôles d'acier galvanisé, des tôles d'armure colorées ou des tôles d'aluminium comme plaque de matériau. |
| 5. Notre machine a une longue garantie et vous pouvez l'utiliser sans souci après l'achat. |
| 6. Après l'achat de notre machine, nous offrirons gratuitement des pièces facilement endommagées. |
| 7. Tous utilisent des appareils de marque bien connus. |
| 8. Système de contrôle multilingue, comprenant l'espagnol, le russe, l'anglais et le chinois. |
| 9. Des équipes pédagogiques puissantes avec plus de 12 ans d'expérience professionnelle vous aideront, amélioreront la conception si elle n'est pas parfaite avant la vente. |
| 10. Service 24h/7j en anglais, russe, espagnol et autres langues. |
| 5 |
. Notre service1) Support technique gratuit et fourniture gratuite d'accessoires.
2)
Ingénieur disponible pour l'entretien des machines à l'étranger.3) Une garantie d'un an est fournie.
4) Conseils techniques à vie gratuits.
5) Nous offrons toujours un support technique, une réponse rapide, toutes vos demandes seront répondues dans les 24 heures.
6.
CARACTÉRISTIQUE DU PRODUITExécution plus efficace et précise des commandes de production
；Haute fiabilité de l'équipement；
Peu de gaspillage de matériaux et d'énergie；
Haute productivité；
Matériaux de haute qualité, pour une durée de vie plus longue；
Toutes les pièces de la machine sont traitées avec précision, et la surface du rouleau est chromée pour garantir que les clients peuvent obtenir des produits qualifiés en même temps, cela peut éviter les rayures de la peinture de surface de l'acier de couleur, et augmenter la durée de vie du rouleau；
Solutions de traitement de bobines personnalisées pour résoudre tous les aspects des problèmes techniques.
Matières premières
Afin d'aider le client à gagner du temps pour trouver un bon fournisseur de matériaux : bobine d'acier galvanisé prépeinte, bobine d'acier galvanisé, bobine d'acier galvalume (bobine d'Aluzinc), bobine d'aluminium et ainsi de suite, nous pouvons directement fournir au client une bobine de haute qualité à un prix compétitif
Nous pouvons produire selon vos exigences.
