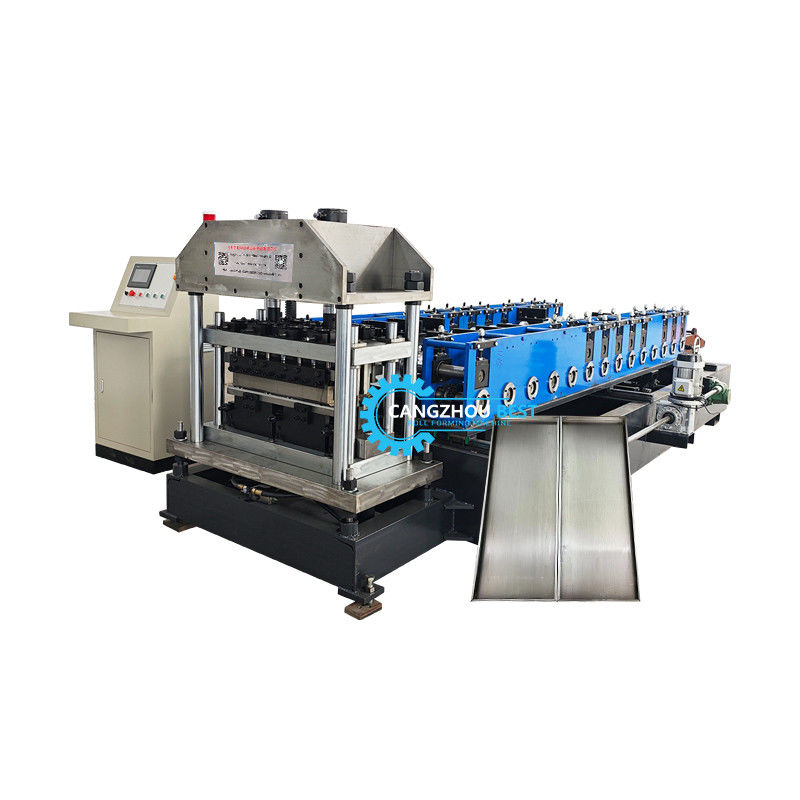

Machine de formage de profilés d'étagères verticales pour rayonnage de stockage de palettes, supermarché
Composant de la machine
Dérouleur------------------------------------------1set
Machine de formage--------------------------------1set
Dispositif de coupe -----------------------------------1set
Poinçonneuse-------------------------------1set
Boîtier de commande PLC ---------------------------------1set
Poste de pompage hydraulique-------------------------1set
Dispositif de poinçonnage hydraulique---------------------1set
Table de support de production-----------------------1set
Exigences de la matière première :
| N° d'article |
Article |
Spécification |
|
| 1 |
Matière première |
Matériau de traitement : tôle galvanisée ou aluminium ou acier |
|
| 2 |
Épaisseur |
1.5-2.0mm |
|
| 3 |
Dureté |
550 MPA---350 MPA |
|
| 4 |
Largeur d'alimentation |
selon votre exigence |
|
| 5 |
Vitesse de formage : |
environ 15 m/min |
|
Flux de processus
Déroulage--alimentation---poinçonnage----formage---coupe---production
Paramètre
Système de dérouleur
Utilisation : Il est utilisé pour supporter la bobine d'acier et la dérouler en mode plateau tournant.
Déroulage passif tiré par le système de formage de profilés
Capacité de chargement : 3.0T
Largeur de déroulage : 300mm
Diamètre intérieur : 450-550mm
Dispositif de formage
Caractéristique : Assurer la stabilité, la précision et la durée de vie.
Longueur de la partie principale : environ 3300*800*1400mm
Poids de la partie principale : 3 tonnes
Tension : 380V/50HZ3Phase (selon la demande du client)
Fixateur de rouleau : Colonne de guidage
Cadre : plaque centrale soudée
Type de cadre en arc de cercle
Épaisseur du cadre : 25mm
Mode d'entraînement : engrenage ou chaîne
Matériau des rouleaux : GCr12MoV
Matériau des arbres : acier 45# avec trempe
Diamètre des arbres : φ90mm
Nombre de rouleaux : 13 rouleaux
Puissance principale : 7.5kw (réducteur de vitesse planétaire cycloïdal)
Dispositif de coupe
1. Matériau de la lame : acier Cr12 avec traitement trempé 60-62°C
2. Système de coupe : arrêt puis coupe, entièrement automatique
Dispositif de contrôle
1. écran : afficheur à écran texte
2. PLC : Delta
Hydraulique
1. Système hydraulique avancé de Taiwan
2. Puissance : 5.5kw
Pièces de rechange
1. pièces facilement endommagées : conk 2 pièces, fusible 4 pièces
2. tapis en caoutchouc 1 pièce ;
3. clé à boulon 1 pièce
1. Installation et formation :
a. Si les acheteurs visitent notre usine et vérifient la machine, nous vous apprendrons comment installer et utiliser la machine, et aussi former
vos travailleurs/techniciens en face à face.
b. Sans visite, nous vous enverrons un manuel d'utilisation et une vidéo pour vous apprendre à installer et à utiliser.
c. Si l'acheteur a besoin que notre technicien se rende dans votre usine locale, veuillez prévoir l'hébergement et les autres choses nécessaires.
2.
Service après-ventea. Un an de garantie pour toute la machine.
b. 24 heures de support technique par e-mail ou par téléphone
c. S'il y a un problème avec la machine, nous la réparerons gratuitement pendant un an.

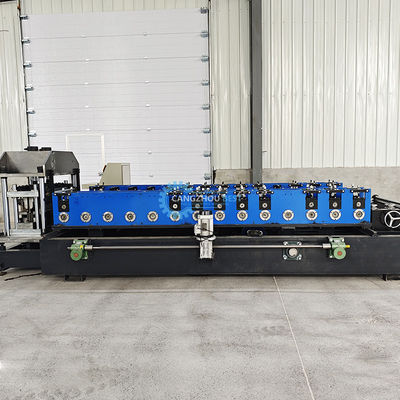

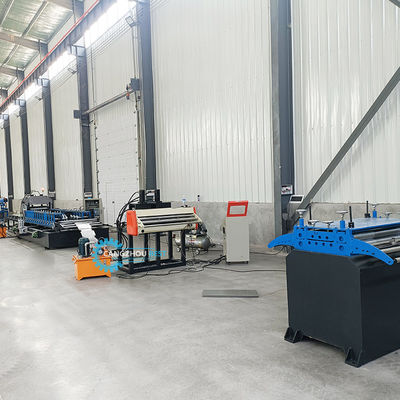

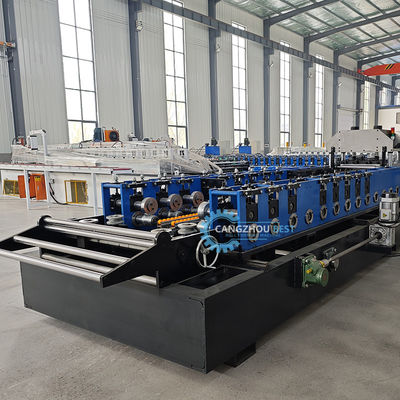

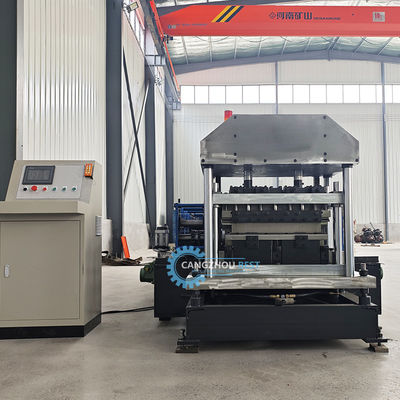

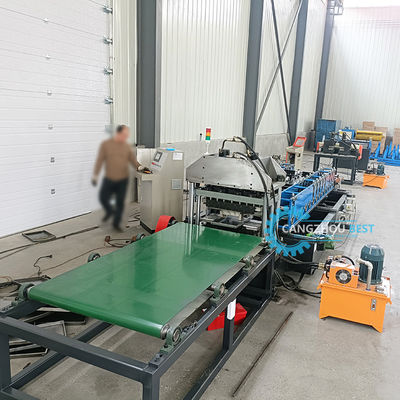

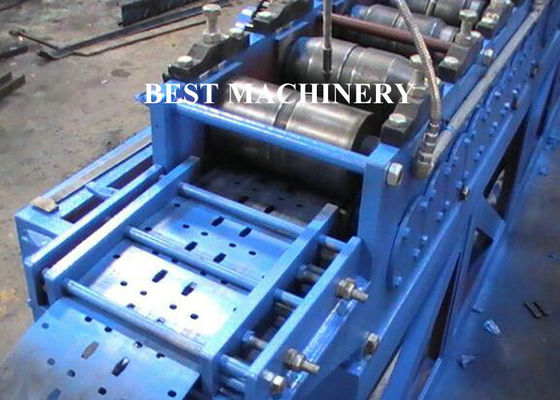

Photos de la machine
