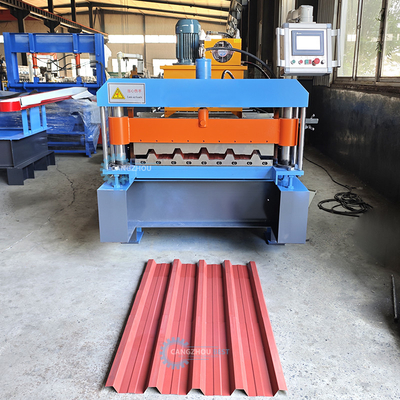

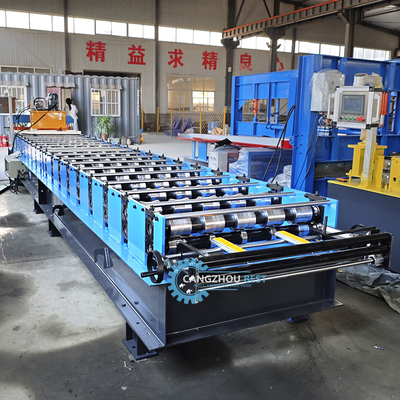

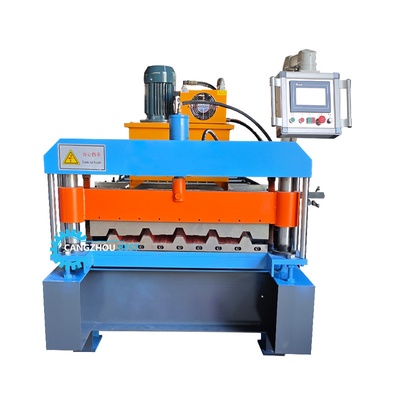

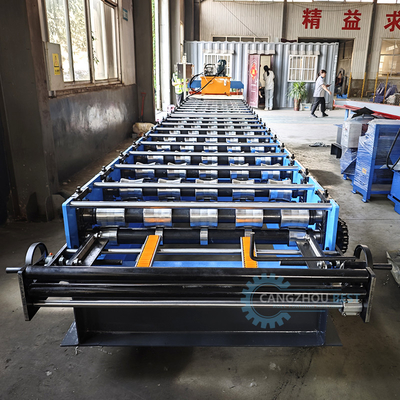

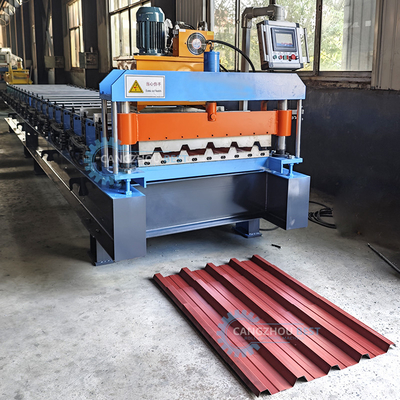

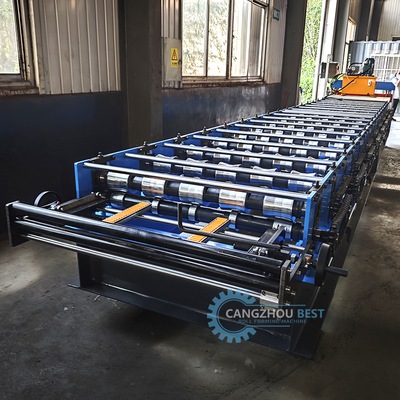

0.8mm Machine de formage de rouleaux de panneaux de toiture en acier de couleur pour le bâtiment
1. Informations sur le produit:
La machine de formage de rouleaux de tôles de toiture trapézoïdales est l'une des machines de fabrication de matériaux de construction métalliques les plus populaires,elle peut produire de nombreux types de tuiles/panneaux trapézoïdaux,comme les panneaux Ag ou PBR/R, qui peut être largement utilisé dans de nombreuses scènes, comme l'école, gym, entrepôt, etc.
2Détails de la machine:
| La longueur totale de l'équipement |
Longueur 700 mm largeur 1200 mm hauteur 1200 mm |
| Le moteur |
Moteur: station de pompage 4 kW: 4 kW tension de travail 380V ou sur mesure |
| Vitesse de production |
10 à 18 m/min |
| Le mode de transmission |
Dispositif à chaîne de 1 pouce |
| étagère |
Grand cadre: acier à section 350H |
| échafaud |
Axe 16 rangées, axe 70 de diamètre |
| L'épaisseur de la plaque |
14 mm |
| Ensemble de |
Finition de tuyaux galvanisés, pulvérisation électrostatique |
| Matériau des roues |
45# en acier dur chromé |
| La partie de moulage |
Divisé en formage de rotation de roue de précision, l'effet de formage est bon, réduit le frottement entre les roues et les matières premières, le débogage pratique, rapide. |
| Système de commande numérique |
Facile à contrôler roi PLC, écran de bouton de pression de lettre, compteur |
| cisaillement |
Cadre en fer soudé, cylindre hydraulique cisaillement automatique |
| L'épaisseur de la plaque |
0.3 -0,8 mm |
| Dans l' assiette |
1220 mm |
| autres accessoires |
Un manuel d'utilisation et un ensemble de porte-alimentation |
| Période de garantie |
12 mois |
Décoiler manuel
1) Type de travail: type passif
2) Structure: canal en acier soudé pour le cadre de base
3) Utilisation:Pour soutenir la bobine et faire le décodage
4) capacité de chargement: 5 tonnes
5) Diamètre intérieur: 450-550 mm (réglage manuel)
6) Largeur de la bobine: 1250 mm
7) Système de freinage: freinage manuel
Principaux paramètres de la machine de formage
Dispositif d'alimentation
Un ensemble de rouleaux de guidage
Plaque d'acier plate soudés pour transporter la feuille et l'alimentation dans le système de formage de rouleau
La largeur d'alimentation est réglable avec les roues de la poignée
Arbre de roulement
Matériau de l'arbre: 45# acier
Diamètre de l'arbre: 75 mm
Traitement par trempage pour prévenir la déformation et améliorer la dureté
Des rouleaux
Matériau du puits:acier 45#
Traitement chromé, amélioration de la dureté et prévention de l'abrasion, anti-corrosion augmentation de la durée de vie
Station de roulement: 16 stations de roulement
Vitesse de travail: 0 à 12 m/min {4 pièces par minute (3 m par pièce) }
Structure de la machine:Structure soudée en tôle d'acier
Cadre de base de la machine: 50# H soudé en acier
Puissance de travail:5.5 kw
Distance de roulement: traitement anti-rouille
Barre de traction: traitement anti-rouille
Transmission
Par les chaînes couvertes,
Remarque: remplissez le lubrifiant au cas où les chaînes deviendraient sèches
Système de commande PLC
Marque de fréquence: Delta (original)
Marque PLC: Delta (original)
Marque de fréquence: Delta (original)
Type d'écran: écran tactile, également des boutons sur le panneau
Langue d'affichage: anglais/chinois
Commande de coupure: Oui
Configuration de la longueur du profil: Oui
Programme de quantité par lot: Oui
Partie électrique basse pression: marque Schneider
Code: la marque Omron
Tableau de réception des produits
Longueur: 3 mètres
Largeur: 1,25 mètre
Matériau: tuyaux carrés soudés
4. Processus de fabrication de la machine
Confirmation du tirage
Après avoir confirmé le profil final avec le client, l'équipe de 12 ingénieurs a travaillé sur les détails
Les pièces sont dessinées en CAO; après 5 vérifications, le chef de production organise le matériel pour toutes les pièces de la machine.
Début de la production
Notre société possède 12 ensembles de machines à tourner, 20 ensembles de machines à tourner précises et 30 ensembles de machines à tondre, toutes les pièces de la machine commencent à être fabriquées.
Inspection du produit
Notre société possède 3 ensembles de machines de test de dureté, et 4 ensembles de machines de test d'épaisseur de surface de chrome.
Notre équipe d'inspection teste 90% des roues et des arbres, confirme la taille précise de toutes les pièces et les performances après traitement.confirmer toute peinture de surface de pièce supérieure à 5um.
Mainframe et plaque moyenne: Notre équipe d'inspection teste la taille précise du mainframe et de la plaque.
Machines à assembler
Cinq ouvriers assemblent et soudés un châssis de la machine en trois jours.
Peinture à la machine
Le mastic assure une surface lisse des pièces de soudure et la peinture respectueuse de l'environnement protège le corps et l'environnement des travailleurs.
Essai manuel d'utilisation de la machine
Confirmer la tolérance de la feuille de sortie à 2 mm.
Production de découpes
Conformément à la fiche de fabrication finale, confirmer le profil précis de la lame, Cr12 MOV couteau de coupe en acier fini par découpe laser.
Réservation
Afin de protéger la surface de la machine, nous la repeignons et l'emballons avec le film.
Pourquoi nous avoir choisis?
| 1Notre société possédait une équipe de conception professionnelle, nous pouvons concevoir différents profils selon les demandes du client. |
| 2Nous concevons et fabriquons des machines en utilisant une technologie standard avancée.Notre principe est de ne jamais laisser une seule machine non qualifiée quitter notre usine.. |
| 3Nos machines sont commandées par ordinateur, affichage PLC, fonctionnement simple, fonctionnement stable et fiable, durable et sans entretien. |
| 4. Nos machines peuvent utiliser une plaque d'acier galvanisé, une plaque d'armure de couleur ou une plaque d'aluminium comme plaque de matériau. |
| 5Notre machine a une longue garantie et vous pouvez l'utiliser sans souci après l'achat. |
| 6Après avoir acheté notre machine, nous offrirons des pièces facilement endommagées gratuitement. |
| 7Tous utilisent des appareils de marque bien connus. |
| 8. Système de contrôle multilingue comprenant l'espagnol, le russe, l'anglais et le chinois. |
| 9. Des équipes d'enseignants puissants avec plus de 12 ans d'expérience de travail vous aideront, à améliorer la conception si elle n'est pas parfaite avant de la vendre. |
| 10. 24*7 heures avant et après le service en anglais, russe, espagnol et autres. |
5Notre service
1) Assistance technique gratuite et fourniture d'accessoires.
2) LeIngénieur disponible pour l'entretien des machines à l'étranger.
3) Une garantie d'un an est fournie.
4) Conseils techniques gratuits pour une longue durée de vie.
5) Nous offrons toujours un soutien technique, une réponse rapide, toutes vos demandes seront traitées dans les 24 heures.
6.Caractéristique du produit
Exécution plus efficace et plus précise des commandes de production;
Une fiabilité élevée de l'équipement;
Moins de gaspillage de matériaux et d'énergie;
Une productivité élevée;
Des matériaux de haute qualité, une durée de vie plus longue;
Toutes les pièces de la machine sont traitées avec précision, et la surface du rouleau est chromée pour que les clients puissent obtenir des produits qualifiés en même temps,il peut éviter les rayures de la peinture de surface en acier de couleur, et augmenter la durée de vie du rouleau;
Des solutions de traitement de bobines sur mesure pour résoudre tous les aspects des problèmes techniques.
matières premières
Afin d'aider le client à gagner du temps à trouver un bon fournisseur de matériaux: bobine d'acier galvanisé prépeint, bobine d'acier galvanisé, bobine d'acier galvalume (bobine Aluzinc), bobine d'aluminium, etc.,Nous pouvons fournir directement à nos clients des bobines de haute qualité avec un prix compatible.
