Rambarde de route de la barrière 30kw d'autoroute urbaine formant la machine 15m/Min

Rambarde de route de la barrière 30kw d'autoroute urbaine formant la machine 15m/Min
Rambarde de route de la barrière 30kw d'autoroute urbaine formant la machine 15m/Min

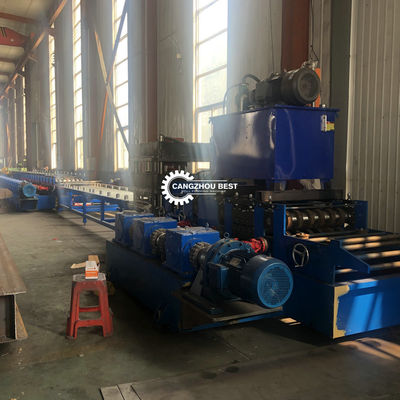

Image Grand :  Rambarde de route de la barrière 30kw d'autoroute urbaine formant la machine 15m/Min

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: BEST
Certification: CE
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: USD$30000---60000
Délai de livraison: 30 jours de travail
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20 ensembles/mois

Rambarde de route de la barrière 30kw d'autoroute urbaine formant la machine 15m/Min

description de
Le service après-vente a fourni: Ingénieurs disponibles pour entretenir des machines à l'étranger Garantie: 1 an
Poids: 15 t Tension: 380V.50HZ.3Phase
Dimension (L*W*H): 14800*1050*1500mm Condition: Nouveau
Surligner:

30kw highway guardrail forming machine

,

expressway fence highway guardrail machine

,

15m/min highway guardrail forming machine

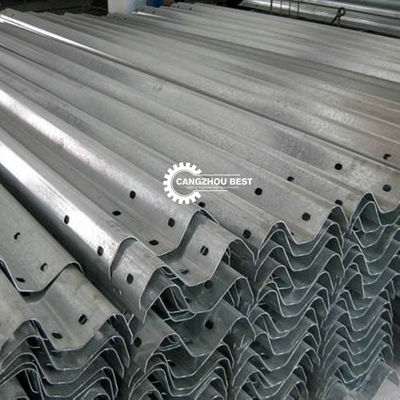

Caractéristiques du petit pain en acier de glissière de sécurité de poutre de W formant la machine :



1 Nom de machine Petit pain en acier de glissière de sécurité de poutre de W formant la machine
2 Dimension 18000*1500*1000mm
3 Poids 15T
4 Puissance totale 30KW
6 Tension 380V/50HZ/3PH
7 Formation des étapes 16 étapes
8 Formation de la vitesse 10-15m/min
9 Épaisseur matérielle 2-3mm
10 Tolérance ±1mm
Spécifications techniques

1. Decoiler
Avec deux a effilé les brides bulgy électriques, et sa capacité de chargement est de 8 tonnes. Le diamètre intérieur du matériel de petit pain est environ 500 à 600mm, le diamètre maximum de la bobine en acier est 1800mm. La puissance de moteur de bride est 2.2kw avec le moteur normal de 4 poteaux. Adoptez le ralentisseur ZQ250, son rapport de vitesse est 31 : 5.
machine 2.Leveling
Niveleur de sept-rouleau de panneau mural avec la mise à niveau de pincement de deux-petit pain et de cinq-petit pain. La mise à niveau du diamètre de rouleau est 110mm. La machine de mise à niveau a avant et après le petit pain vertical de guide. Orifice d'entrée d'alimentation équipé des petits pains de point de contact.
matériel : 40Cr, dureté éteinte : HRC48°~52°, puissance de moteur : 7.5kw, moteur normal de 6 poteaux, réducteur de ZQ350speed, rapport de vitesse : 20h49, frein de l'intercepteur φ200.

machine 3.Punching
Adoptez la poinçonneuse hydraulique de la quatre-colonne YL32-315, et la puissance hydraulique de moteur de station est 22kw. Un ensemble de deux plats de rambarde de vagues poinçonnant la coupe meurent, conception et processus principalement selon les dessins d'étude des utilisateurs. Le matériel des insertions de moule et de la puce de plongeur est l'acier allié de Cr12MoV. La poinçonneuse avant et après équipée du petit pain réglable de guide. (matériel de petit pain de guide : Cr12MoV, dureté : HRC58º~60º) en outre, lui également équipé d'un ensemble de puce disponible de lame et de plongeur.

4.rapid alimentant le mécanisme matériel
Il a deux paires de conducteurs et exige deux devient un.
pincement automatiquement, puissance de moteur : 2,2 kilowatts, ralentisseur ZQ250, compression de main-tour

dispositif 5.Photoelectric de Longueur-mesure
nombre : deux paires, coupées longueur : 4320mm, exactitude de longueur <>

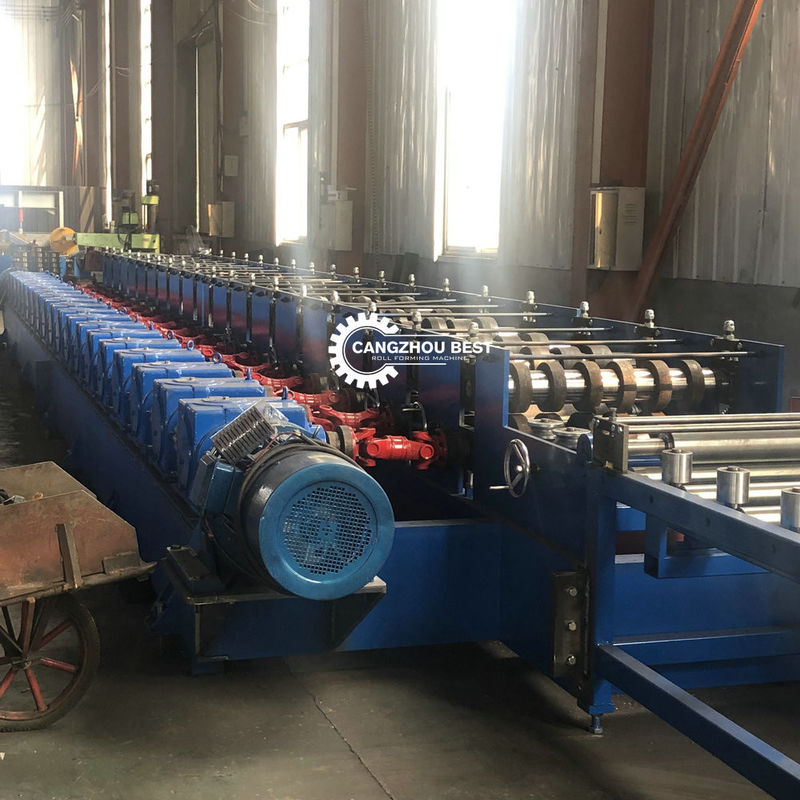

6. Moteur de formation principal
Cette unité inclut 11 processus de moulage avec la structure ouverte indépendante de voûte.
La largeur de propagation mécanique : 550mm.
Matériel de voûte : HT200, gâché.
La taille en coupe de colonne : 80 x 70, avec la force suffisante et la garantie de la qualité fiable. Nombres verticaux de rouleau de guidage : 3
Diamètre de rouleau de rouleau de guidage vertical : 80
Matériel : 40Cr en acier, éteint et gâché.
Rapport du type : La surface fixe 7216, le règlement 32216, chacun a 4.
Nombres de réducteur de transmission de double-axe : 1
Nombres de boîte d'engrenage de transmission de simple-axe : 9
Module biseauté : M=9
Matériel de réducteur de transmission : HT200.
Puissance de centre serveur : 45KW r, vitesse électromagnétique réglant,
Ralentisseur : ZQ650
Rapport de vitesse : 48,57
Employez la double commande à chaînes de 1 pouce entre la boîte d'engrenage de transmission ; axe de transmission universel entre les axes de rouleau, et le type universel is140-275 d'axe de transmission. Employez la double commande à chaînes de 1,5 pouces entre le ralentisseur.

moule 7.Forming
Un ensemble de petit pain de plat de rambarde de deux vagues moule de formage, conçu et traité selon la norme nationale. Le matériel est GCr15, et la dureté de extinction globale est HRC58°~ 62°.

8.material recevant la plate-forme
Type station de réception de matériel, longueur de 5m, de rouleau en acier 6# soudé.

système 9.Control
Système de contrôle commun. Peut manuellement et automatique contrôle l'harmonie de diverses parties de la chaîne de production entière.

10.Others
La puissance de total d'équipement est 78.9Kw, avec la longueur de 30000mm * de 4000mm * largeur. La hauteur de roulement maximum est 85mm, l'épaisseur de roulement maximum est 4.0mm, et la vitesse maximum de roulement est 3 | 12m/min. les matériaux que structurels du siège de machine de soudure doivent répondre aux exigences, soudure doit être conforme au niveau national. L'équipement après le nettoyage de rouille devrait être premièrement enduit de la peinture antirouille spéciale en acier couvrant largement, et être alors enduit du manteau de haute qualité. La pièce en rotation devrait être divisée en avertissant la couleur.











Images détaillées

5 tonnes de decoiler

Diamètre : expansion de 460-520mm.

Expansion : Manuel

Capacité : 3000kg par mandrin

Max Coil Width : 500mm





Poinçon

utilisant le poinçon hydraulique

diamètre de cylindre d'huile : 180mm

pression d'utilisation : 30mpa

matériel de moule : Cr12Mov a éteint 58°-62°

énergie hydraulique : 7.5KW

taille : haute de 1.5m long*1.1m wide*1.2m



Coupe

coupe hydraulique

matériel de couteau : Cr12, 58°-62° éteint

diamètre de cylindre d'huile : 250mm

pression d'utilisation : 60mpa

voyage fonctionnant : 80mm





Système de boîte de contrôle

Fournisseur de puissance : 380V, 50 hertz, de triphasé (ajusté avec le requestment)
Mesure de longueur et de quantité automatiquement ;
Longueur et quantité commandées par le PLC
L'inexactitude de longueur peut être modifiée facilement.
Panneau de commande : commutateur et écran tactile de type bouton
La langue dans l'écran tactile : Anglais et Chinois
Unité de longueur : millimètre (alimenté le panneau de commande)





Tables éteintes



Il adopte l'acier soudé et le rouleau soutenu pour transmettre les produits.

Taille : 4000*1350*1000mm



Empaquetage et expédition

Avant le chargement dans le conteneur, nous vérifierons la machine d'abord

En second lieu, faites une certaine protection sur la machine, comme, nous veulent le mpaint la bobine sur le rouleau et l'axe, au cas où le rouleau et le shast obtenaient la corrosion et le rouillé pendant la livraison de long temps

Troisièmement, nous ferons le paquet en plastique sur les pièces faciles de dommages, et fixons toutes les pièces dans le conteneur par la corde de fil d'acier, et nous assurons que la machine n'endommagera pas quand secouant sur la mer.

Enfin, nous prendrons des photos pour le client quand chargeant dans le conteneur.
